LEITFADEN FÜR FERTIGBETON
Hohlkern-Fertigbetonplatten sind werkseitig gegossene Boden- und Dachplatten mit durchgehenden Längshohlräumen, die sich durch die Tiefe ziehen, wodurch das Plattengewicht typischerweise um ein Vielfaches reduziert wird 30 bis 50 Prozent im Vergleich zu Massivplatten gleicher Dicke bei vergleichbarer Biegefestigkeit. Diese Paneele werden bei der Herstellung mit hochfesten Stahllitzen vorgespannt, unter kontrollierten Bedingungen ausgehärtet und einbaufertig versandt, sodass die Konstruktionen freie Spannweiten von erreichen können 6 bis 18 Meter ohne Zwischenstützen. Für Bauherren, die Bodensysteme für Lagerhäuser, Parkhäuser, Wohntürme oder Gewerbegebäude evaluieren, bieten Hohlkernplatten eine Kombination aus Geschwindigkeit, struktureller Effizienz und Kostenkontrolle, die Ortbeton selten bietet.
Was unterscheidet Hohlkernplatten von massiven Fertigteilplatten?
Das charakteristische Merkmal einer Hohlkernplatte ist die Reihe kreisförmiger, ovaler oder tropfenförmiger Hohlräume, die sich über die gesamte Länge der Platte erstrecken. Diese Kerne werden beim Extrudieren oder Gleitformengießen mithilfe von Hohlkernformern geformt, die beim Aushärten des Betons zurückgezogen werden und dabei durchgehende Kanäle hinterlassen. Eine Standard-Hohlkernplatte mit einer Dicke von 200 mm kann fünf bis sieben Kerne mit einem Durchmesser von jeweils etwa 150 mm enthalten, wodurch ein erhebliches Betonvolumen entfernt wird, das andernfalls zu zusätzlichem Eigengewicht führen würde, ohne wesentlich zur Biegefähigkeit beizutragen.
Da die Kerne im neutralen Achsenbereich der Platte positioniert sind, wo Beton am wenigsten zum Biegewiderstand beiträgt, hat die Entfernung dieses Materials nur minimale Auswirkungen auf die strukturelle Leistung. Die Vorspannlitzen, üblicherweise siebendrähtige Litzen mit einem Durchmesser von 9,5 mm bis 15,2 mm, werden in den unteren Flanschen platziert, wo die Zugkräfte während der Betriebsbelastung am höchsten sind. Diese Kombination aus hohlem Querschnitt und strategisch platziertem Spannstahl ermöglicht es Hohlkernplatten, große Distanzen zu überbrücken und gleichzeitig weniger Material zu verbrauchen als eine gleichwertige Massivplatte.
| Plattendicke | Hohlkerngewicht | Massives Plattengewicht | Gewichtsreduktion |
|---|---|---|---|
| 150mm | 220 kg/m² | 360 kg/m² | 39 Prozent |
| 200mm | 280 kg/m² | 480 kg/m² | 42 Prozent |
| 300mm | 380 kg/m² | 720 kg/m² | 47 Prozent |
| 400mm | 490 kg/m² | 960 kg/m² | 49 Prozent |
Herstellungsprozess vom Gussbett bis zur fertigen Platte
Hohlkernplatten werden auf langen Gießbetten, oft 100 bis 150 Meter lang, entweder im Trockenguss-Extrusionsverfahren oder im Nassguss-Schlickerverfahren hergestellt. Beim Extrudieren bewegt sich eine Maschine entlang des Betts und legt Beton mit sehr geringem Setzmaß um die kernbildenden Rohre herum ab, während er durch Vibration und Schneckenbewegung verdichtet wird. Beim Gleitformen werden eine leicht feuchtere Mischung und aufblasbare oder starre Kerne verwendet, die beim Vorschub der Maschine entnommen werden. Bei beiden Verfahren entstehen durchgehende Platten, die später mit Diamantsägen auf die erforderlichen Längen geschnitten werden, sobald der Beton eine ausreichende Festigkeit erreicht hat.
Reihenfolge der Vorspannung und Spannung
Vor dem Einbringen des Betons werden Vorspannstränge über die gesamte Länge des Gussbetts eingefädelt und mithilfe von Hydraulikzylindern auf Kräfte gespannt, die je nach Stranggröße und Konstruktionsanforderungen typischerweise zwischen 100 und 200 Kilonewton pro Strang liegen. Die Litzen bleiben unter Spannung, während der Beton gegossen und ausgehärtet wird. Sobald der Beton eine Trennfestigkeit von ca. erreicht 28 bis 35 MPa Bei der Dampfhärtung werden die Stränge normalerweise innerhalb von 12 bis 18 Stunden geschnitten oder freigegeben. Dadurch wird die Spannkraft in den Beton übertragen und es entsteht eine innere Druckspannung, die den durch Gebrauchslasten erzeugten Zugspannungen entgegenwirkt.
Härtungs- und Schneidvorgänge
Dampfhärtekammern oder beheizte Abdeckungen beschleunigen die Festigkeitssteigerung, sodass die Gussbetten täglich wiederverwendet werden können. Nach der Strangfreigabe werden die Platten auf bestimmte Längen und Breiten zugeschnitten, wobei in dieser Phase entweder durch Sägen oder durch Einfügen von Aussparungen vor dem Gießen Kerben, Löcher und Fasen hinzugefügt werden. Zu den Qualitätskontrollprüfungen an dieser Stelle gehören die Messung der Wölbung, die Prüfung der Oberflächenbeschaffenheit und die Überprüfung der Abmessungen anhand der Projektzeichnungen, bevor die Platten zum Verladen auf den Lagerplatz gebracht werden.
Referenzdaten zu Spannweite und Tragfähigkeit
Die Spannweite ist der wichtigste Auswahlfaktor für Hohlkernplatten und hängt von der Plattentiefe, dem Litzenmuster, der Betonfestigkeit und der aufgebrachten Belastung ab. Die folgenden Zahlen stellen allgemein veröffentlichte Kapazitäten für Standard-Hohlkernprofile dar, die in Bodenanwendungen mit überlagerten Lasten im typischen Bereich für Büro- und Wohnnutzung verwendet werden.
| Plattentiefe | Anzahl der Stränge | Maximale Spanne | Typische Verwendung |
|---|---|---|---|
| 150mm | 4 Stränge | 6,5 m | Wohnböden |
| 200mm | 6 Stränge | 8,8 m | Büroetagen |
| 250mm | 8 Stränge | 11,2 m | Einzelhandels- und Parkdecks |
| 320mm | 10 Stränge | 14,6 m | Langspannige Lagerdächer |
| 400mm | 12 Stränge | 18,0 m | Industrielle Strukturen |
Diese Zahlen sollten als anfängliche Referenzpunkte betrachtet werden, da die tatsächlichen Spannweitenwerte von der spezifischen Querschnittsgeometrie des Herstellers, der verwendeten Betondruckfestigkeit (üblicherweise 40 bis 50 MPa für die Herstellung von Hohlkernen) und den für die Anwendung erforderlichen Durchbiegungsgrenzen abhängen. Viele Hersteller veröffentlichen detaillierte Lastspannweitentabellen, die sowohl überlagerte Eigenlast- als auch Verkehrslastkombinationen separat berücksichtigen, und Bauplaner überprüfen in der Regel neben der Prüfung der Grenzmomenttragfähigkeit auch die Durchbiegung unter Gebrauchsbedingungen.
Installationsablauf vor Ort
Hohlkernplatten kommen bereits ausgehärtet und einbaubereit auf der Baustelle an, was einer der Hauptgründe dafür ist, dass Projekte dieses System den vor Ort gegossenen Alternativen vorziehen. Ein typisches Montageteam kann dazwischen platzieren 300 und 500 Quadratmeter Bodenbelag pro Tag, abhängig von der Krankapazität, der Plattengröße und den Zugangsbedingungen zum Standort.
- Stellen Sie sicher, dass die Auflageflächen eben sind und sich in der richtigen Höhe befinden. Passen Sie bei Bedarf Ausgleichsflächen an, um eine gleichmäßige Plattenauflage aufrechtzuerhalten
- Heben Sie die Paneele mit Hebeschlaufen oder Litzenhebevorrichtungen an, die in die Paneelenden eingegossen sind, und achten Sie dabei auf die richtigen Montagewinkel
- Legen Sie die Platten auf Lagerstreifen, typischerweise Neopren oder ähnliche Elastomerpolster, mit gleichbleibender Lagerlänge an jedem Ende
- Richten Sie die Plattenkanten aus und passen Sie den Abstand an, bevor Sie die Längsnuten zwischen benachbarten Platten verfugen
- Platzieren Sie bei Bedarf eine Verstärkung in den Keilnuten und gießen Sie Fugenmörtel ein, um benachbarte Platten zu einer durchgehenden Membran zu verbinden
- Installieren Sie bei Bedarf einen strukturellen Belag, normalerweise 50 bis 75 mm aus Stahlbeton, um die Oberfläche zu nivellieren und die Wirkung der Membran zu verbessern
- Vollständige Anschlüsse an Randträgern und Wandscheiben gemäß den Bauplänen des Projekts
Die Lagerlänge ist ein kritisches Detail, das oft unterschätzt wird. Die meisten Vorschriften erfordern eine Mindestlagerlänge von 75mm für Hohlkernplatten auf Stahl- oder Betonstützen, obwohl viele Planer 100 mm oder mehr für zusätzliche Sicherheitsmarge und Toleranzanpassung angeben. Eine unzureichende Lagerung kann zu örtlicher Rissbildung oder Abplatzungen an den Plattenenden führen, insbesondere wenn die Platten nach der Installation Wölbungen oder thermische Bewegungen erfahren.

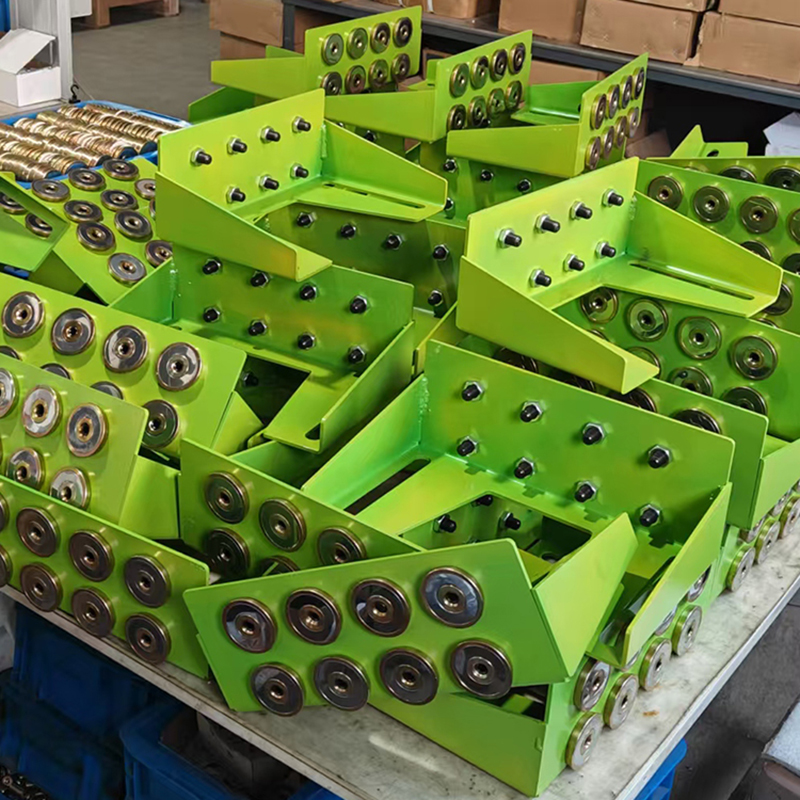

Zubehör aus Fertigbeton Wird mit Hohlkernsystemen verwendet
Ein Hohlbodensystem besteht selten nur aus Platten und Fugenmörtel. Eine vollständige Installation hängt von einer Reihe von vorgefertigten Betonzubehörteilen ab, die Verbindungen, Wetterschutz, Unterstützung und Endbearbeitungsdetails übernehmen. Die Auswahl des richtigen Zubehörs hat einen direkten Einfluss sowohl auf die Geschwindigkeit der Installation als auch auf die langfristige Leistung der Boden- oder Dachmontage.
Lagerpolster und Stützleisten
Zwischen der Unterseite der Hohlkernplatte und dem Tragbalken, der Wand oder dem Sims sitzen Lagerpolster. Diese üblicherweise aus Neopren gefertigten Elastomerstreifen verteilen die Reaktionslast gleichmäßig und nehmen kleine Drehungen und Bewegungen auf, ohne Punktlasten in den Beton zu übertragen. Die Standarddicken reichen von 3 mm bis 10 mm, wobei die Härtegrade auf der Grundlage der erwarteten Lagerbelastung ausgewählt werden.

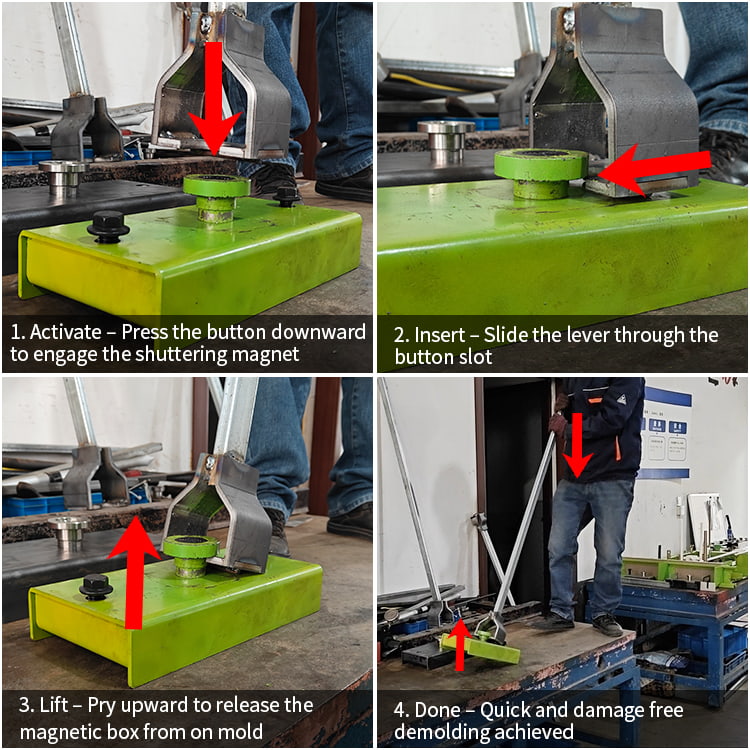

Hebe- und Montagezubehör
Hebeschlaufen, Litzenheber und versenkte Transportanker werden bei der Produktion in die Platten eingegossen, um ein sicheres Kranhandling zu ermöglichen. Nach der Installation werden versenkte Ankertaschen normalerweise mit schrumpffreiem Mörtel gefüllt, um eine bündige Oberfläche zu gewährleisten. Kantenschalungen und Endkappen werden während der Produktion auch verwendet, um die Hohlkerne an den Plattenenden zu verschließen und so das Eindringen von Beton oder Fugenmörtel in die Hohlräume beim Einbringen des Belags zu verhindern.
Fugenfüller und Fugenmaterialien
Keilnutmörtel, typischerweise eine nicht schrumpfende zementäre oder polymermodifizierte Mischung, füllt die Längsfugen zwischen den Paneelen und ist für die Lastverteilung auf benachbarte Einheiten unerlässlich. An Randfugen und Dehnungsfugen werden Stützstangen und Dichtstoffe verwendet, um die Wetterfestigkeit aufrechtzuerhalten und gleichzeitig thermische Bewegung zu ermöglichen. Für Dachanwendungen werden zusätzliche Anschlusszubehörteile und Entwässerungskomponenten an Plattenkanten und Durchdringungen integriert.
| Zubehör | Funktion | Typisches Material |
|---|---|---|
| Lagerpolster | Reaktionslasten auf Stützen verteilen | Neopren-Elastomer |
| Endkappen | Hohlkerne an den Plattenenden abdichten | Kunststoff oder Fertigbeton |
| Fugenmörtel | Angrenzende Platten zur Lastabtragung verkleben | Schrumpffreie zementäre Mischung |
| Hebeanker | Ermöglichen Sie den Krantransport während der Montage | Hochfester Stahl |
| Fugendichtstoff | Wetterfeste Rand- und Dehnungsfugen | Polyurethan oder Silikon |
Kostenüberlegungen und Projektökonomie
Hohlkerndecken bieten bei Spannweiten über 6 Metern im Allgemeinen geringere Installationskosten als Ortbetonböden, was vor allem auf den geringeren Schalungs-, Traggerüst- und Arbeitsaufwand vor Ort zurückzuführen ist. Die Materialkosten pro Quadratmeter für Hohlkernplatten betragen häufig 15 bis 25 Prozent niedriger als eine gleichwertige Ortbetonplatte, wenn man die Gesamtkosten für Beton, Schalung, Bewehrung und den längeren Bauzeitplan berücksichtigt, den Ortbetonsysteme erfordern.
Aufgrund ihrer Länge und ihres Gewichts sind die Transportkosten für Hohlkernplatten ein wichtiger Faktor. Bei den meisten Projekten ist die wirtschaftliche Transportdistanz auf etwa 150 bis 250 Kilometer von der Produktionsanlage begrenzt, bevor die Materialeinsparungen durch die Transportkosten zunichte gemacht werden. Projekte in der Nähe eines Fertigteilwerks profitieren am meisten von diesem System, während abgelegene Standorte möglicherweise Hohlkerne gegen lokal verfügbare Alternativen wie Holzbalken oder Stahldecks mit Betonbelag abwägen müssen.
Auswirkungen auf den Zeitplan
Da die Hohlkernplatten ausgehärtet und ladebereit ankommen, können die Böden oft bereits wenige Stunden nach dem Verlegen betreten werden, sodass Handwerker fast sofort mit der Arbeit auf der darunter liegenden Ebene beginnen können. Dieser komprimierte Zeitplan wird häufig als Hauptgrund für die Wahl von Hohlkernsystemen gegenüber Ortbetonsystemen bei mehrstöckigen Gebäuden genannt, bei denen sich jeder eingesparte Etagenzyklus direkt in einer kürzeren Gesamtprojektdauer und niedrigeren Finanzierungskosten während der Bauphase niederschlägt.
Gemeinsame Anwendungen für verschiedene Gebäudetypen
Hohlkernplatten werden in einer Vielzahl von Gebäudetypen eingesetzt, da sich das System gut an sich wiederholende Bodenplatten und standardisierte Feldgrößen anpasst. Die folgende Tabelle fasst zusammen, wo dieses System am häufigsten angegeben wird und warum.
| Gebäudetyp | Gemeinsame Plattentiefe | Entscheidender Vorteil |
|---|---|---|
| Wohnwohnungen | 150-200mm | Akustische Masse und schneller Einheitenwechsel |
| Bürogebäude | 200-250mm | Große lichte Spannweiten für offene Grundrisse |
| Parkstrukturen | 250–320 mm | Haltbarkeit und minimaler Wartungsaufwand |
| Lagerhallen und Logistikzentren | 300-400mm | Breite Fächer für Regale und Ausrüstung |
| Kühllagereinrichtungen | 250–320 mm | Kerne können für Strahlungsheiz- oder Kühlleitungen verwendet werden |
Eine hervorzuhebende Anwendung ist die Verwendung der Hohlkerne selbst als Versorgungskanäle. Bei einigen Projekten werden elektrische Leitungen, Niederspannungskabel oder sogar kleine Rohrleitungen für Strahlungssysteme durch die Kerne verlegt, bevor die Endverbindungen vergossen werden, wodurch sonst verschwendeter Hohlraum in nutzbare Gebäudeinfrastruktur umgewandelt wird. Dieser Ansatz erfordert eine sorgfältige Koordination während der Entwurfsphase, da die Kernzugangspunkte geplant werden müssen, bevor die Paneele gegossen werden.
Feuerbeständigkeit und thermische Leistung
Die natürliche Feuerbeständigkeit von Beton ist einer der inhärenten Vorteile von Hohlkernplatten, wobei typische 200-mm-Platten eine Feuerwiderstandsklasse von erreichen 2 Stunden oder mehr ohne zusätzlichen Brandschutz, abhängig von der Betonüberdeckung der Spannlitzen und der jeweiligen Prüfnorm. Dies macht Hohlkernsysteme besonders attraktiv für die Trennung von Aufenthaltsbereichen in Gebäuden mit gemischter Nutzung oder für die Unterteilung von Parkhäusern unterhalb von Aufenthaltsbereichen.
Thermisch bieten die Hohlkerne im Vergleich zu Massivplatten gleicher Dicke eine gewisse Isolierung, da die in den Hohlräumen eingeschlossene Luft eine geringere Wärmeleitfähigkeit als Beton aufweist. Allerdings erfüllen Hohlkernplatten allein selten die modernen Anforderungen an die Hüllendämmung für Außendach- oder Wandanwendungen. Daher werden sie bei der Verwendung an der Gebäudehülle und nicht bei Bodenanwendungen im Innenbereich typischerweise mit starren Dämmplatten, isolierten Belägen oder isolierten Paneelsystemen kombiniert.
Qualitätsprüfungen vor der Annahme gelieferter Panels
Inspektionen vor Ort helfen dabei, Probleme zu erkennen, bevor die Paneele installiert werden, wenn Korrekturen viel einfacher und kostengünstiger sind. Zu den wichtigsten Punkten, die bei der Ankunft überprüft werden müssen, gehören die Gesamtabmessungen der Paneele anhand der Werkstattzeichnungen, die Wölbung innerhalb der zulässigen Toleranz (bei den meisten Anwendungen normalerweise auf etwa 1 mm pro Meter Spannweite begrenzt), der Oberflächenzustand ohne nennenswerte Risse oder Wabenbildung und die Bestätigung, dass Hebepunkte, Aussparungen und eingebettete Platten den Projektanforderungen entsprechen.
Sturz und Differenzialsturz
Die Wölbung, die leichte Aufwärtsbiegung, die durch die Vorspannung entsteht, ist normal und wird bei Hohlkernplatten erwartet. Was für die Installation wichtiger ist, ist die unterschiedliche Wölbung zwischen benachbarten Paneelen, da große Unterschiede zu abgestuften Oberflächen führen können, die nur schwer mit der Deckschicht ausgeglichen werden können. Hersteller streben in der Regel danach, die unterschiedliche Wölbung zwischen benachbarten Paneelen beizubehalten 10 bis 15 mm für Paneele mit ähnlicher Länge und ähnlichem Belastungsverlauf.
Dokumentation und Rückverfolgbarkeit
Jedes Paneel trägt in der Regel Kennzeichnungen, die das Produktionsdatum, das Mischungsdesign und die Position im Gebäude angeben, die mit den Montagezeichnungen übereinstimmen sollten. Die Aufrechterhaltung dieser Rückverfolgbarkeit vereinfacht die Fehlerbehebung, wenn nach der Installation Leistungsfragen auftreten, und unterstützt genaue Bestandsaufzeichnungen für das Facility Management.
