Was sind Fertigbetonkonstruktionen und warum dominieren sie das moderne Bauwesen?
Bei vorgefertigten Betonkonstruktionen handelt es sich um Bauteile – Wände, Träger, Säulen, Platten und mehr –, die unter kontrollierten Fabrikbedingungen hergestellt werden, bevor sie vor Ort transportiert und montiert werden. Das Ergebnis ist eine Bauweise, die herkömmlichen Ortbeton hinsichtlich Geschwindigkeit, Qualität und Kostenvorhersehbarkeit durchweg übertrifft. Über 60 % der großen Infrastrukturprojekte in Europa und Nordamerika sehen mittlerweile Betonfertigteile als primäres Tragwerkssystem vor , und diese Zahl steigt weiter, da die Projektlaufzeiten kürzer werden und die Arbeitskosten steigen.
Der Grund, warum vorgefertigte Betonkonstruktionen zum Rückgrat von Lagerhäusern, Parkhäusern, Brücken, Stadien und mehrstöckigen Wohngebäuden geworden sind, ist einfach: Wenn Beton in einer Fabrik unter präzisen Temperatur- und Feuchtigkeitskontrollen aushärtet, erreicht er regelmäßig seine Druckfestigkeit 5.000 bis 8.000 psi – weit über den 3.000 bis 4.000 psi, die für Feldbeton typisch sind. Jedes Element, das diese Komponenten an Ort und Stelle hält, jede Einbettungsplatte, jeder Ankerbolzen, jeder Schlaufeneinsatz und jede Hebevorrichtung, fällt in die breite Kategorie der Betonfertigteilzubehörteile, und die Auswahl des richtigen Zubehörs ist ebenso wichtig wie das Mischungsdesign selbst.
Kernaussage: Fabrikproduziert = engere Toleranzen, schnellere Zeitpläne, stärkere Endstruktur.
Wie vorgefertigte Betonkonstruktionen hergestellt werden
Die Herstellung vorgefertigter Betonkonstruktionen folgt einem disziplinierten Ablauf, der die meisten Variablen eliminiert, die vor Ort gegossenen Beton beeinträchtigen. Das Verständnis jeder Phase verdeutlicht, warum die Methode so konsistente Ergebnisse liefert und warum die Auswahl von Fertigbetonzubehör in der Entwurfsphase – und nicht während des Baus – nicht verhandelbar ist.
Stufe 1 – Formvorbereitung und Verstärkungsplatzierung

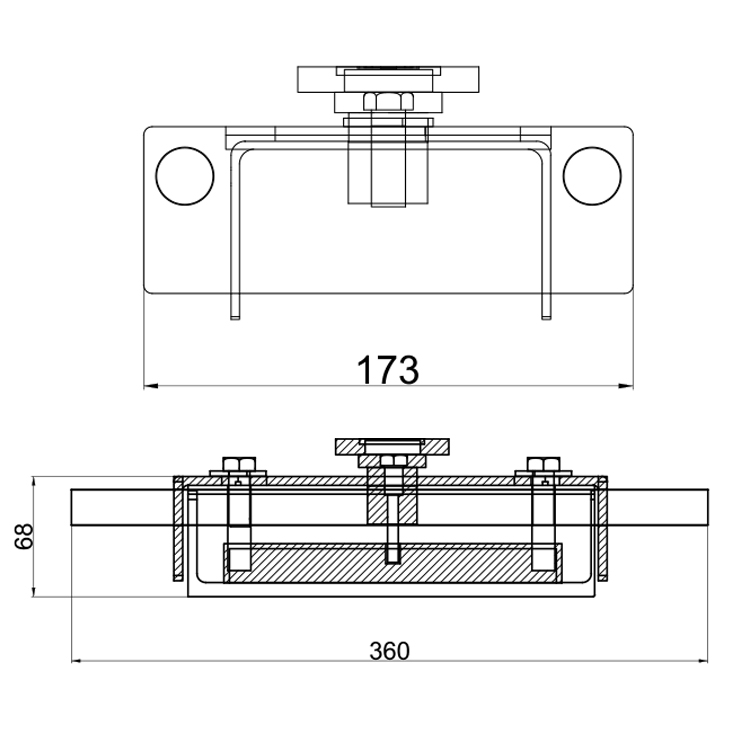

Stahlformen, die oft mit Toleranzen von ±1/16 Zoll bearbeitet werden, werden gereinigt, geölt und zusammengebaut. Bewehrungsstahlkäfige werden vorgefertigt und innen eingelassen. In diesem Stadium, alles eingebettet Fertigbetonzubehör – Transportanker, Verbindungseinsätze, Elektrorohrmuffen und Strukturschweißplatten – werden positioniert und befestigt bevor Beton gegossen wird. Alle Elemente, die im fertigen Element enthalten sein müssen, müssen jetzt platziert werden. Das spätere Hinzufügen erfordert das Entkernen oder Schneiden, was die strukturelle Integrität beeinträchtigt.
Stufe 2 – Betonzubereitung und -platzierung
Betonmischungskonstruktionen für Fertigteilwerke verwenden typischerweise ein Wasser-Zement-Verhältnis von 0,35 bis 0,45 – deutlich niedriger als bei Feldmischungen –, um eine hohe Frühfestigkeit zu erreichen. Interne Vibration verfestigt den Beton um den Bewehrungskorb und die eingebetteten Zubehörteile. Einige Anlagen verwenden externe Tischvibrationen für dünne Architekturplatten, um Oberflächenhohlräume ohne interne Vibratoren zu beseitigen, die dünnen Deckbeton verdrängen könnten.
Stufe 3 – Aushärten
Um dies zu erreichen, nutzen Fertigteilwerke Dampfhärtung, Wärmehärtung oder beschleunigte Feuchtigkeitsspeicherdecken 70 % der vorgesehenen Festigkeit innerhalb von 18 bis 24 Stunden . Dieser schnelle Festigkeitszuwachs ermöglicht es, Elemente innerhalb einer einzigen Produktionsschicht aus den Formen zu lösen und auf dem Hof zu stapeln – ein Zyklus, der bei vor Ort gegossenem Beton unmöglich ist, der 28 Tage benötigt, um unter Umgebungsbedingungen die volle Konstruktionsfestigkeit zu erreichen.
Stufe 4 – Qualitätskontrolle, Endbearbeitung und Hoflagerung
Bevor ein Element das Gussbett verlässt, bestätigen Maßkontrollen, Oberflächeninspektionen und Hardware-Audits, dass jedes vorgefertigte Betonzubehör vorhanden, richtig positioniert und unbeschädigt ist. Die Elemente werden dann auf Holzstapeln im Hof gelagert, nach Lieferreihenfolge geordnet, und warten auf das Transport- und Montagefenster.
Haupttypen von Betonfertigteilen und ihre Anwendungen
Betonfertigteile umfassen eine große Familie von Elementtypen, die jeweils für eine bestimmte strukturelle Funktion entwickelt wurden. Nachfolgend finden Sie einen Überblick über die gängigsten Kategorien, die Gebäude und Infrastruktur, denen sie dienen, sowie die typischen Spannweiten oder Tragzahlen.
Doppel-T-Platten
Wird für Parkhäuser und Lagerhallenböden verwendet. Standardspannweiten von 40 bis 80 Fuß mit Tiefen von 24 bis 34 Zoll. Belastbarkeit typischerweise 40 bis 100 psf überlagerte Nutzlast.
Hohlkerndielen
Das Arbeitstier für Wohn- und Bürobodensysteme. Standardbreiten von 4 und 8 Fuß, Tiefen von 6 bis 16 Zoll, Spannweiten von 20 bis 50 Fuß. Hohlräume reduzieren die Eigenlast und bewahren gleichzeitig die Strukturtiefe.
Vorgefertigte Säulen und Träger
Rechteckige und L-förmige Säulen von 12×12 bis 24×24 Zoll. Umgekehrte T-Träger, rechteckige Träger und Brüstungsträger bilden den Momentenrahmen oder das einfach unterstützte Schwerkraftsystem.
Vorgefertigte Wandpaneele
Solide, isolierte Sandwich- und Architekturplatten mit einer Dicke von 5 bis 12 Zoll. Wird als tragende Wandscheibe oder nichttragende Verkleidung verwendet. Erreicht R-Werte von 20 bis 30 mit Schaumstoff-Isolierkernen.
Brückenträger
AASHTO I-Träger und T-Buldenträger für Autobahnbrücken. Spannweite von 60 bis 160 Fuß. Hochleistungsbetonmischungen von 8.000 bis 12.000 psi sind Standard für Brückenanwendungen mit großer Spannweite.
Vorgefertigte Treppen und Podeste
Komplette Treppenläufe als Einzelstücke gegossen mit integrierten Podesten. Eliminiert komplexe Schalungsarbeiten und verkürzt die Treppenmontage von Tagen auf Stunden, da nur ein Kran und vorgefertigte Betonzubehörteile für die Verbindung erforderlich sind.
Fertigbetonzubehör: Die Hardware, die Strukturen möglich macht
Egal wie präzise ein Betonelement entworfen und gegossen wird, es sind die darin eingebetteten Fertigbetonzubehörteile, die bestimmen, wie dieses Element angehoben, transportiert, verbunden und in eine vollständige Struktur integriert werden kann. Fertigbetonzubehör umfasst ein breites Spektrum an Hardwaretypen, und jede Kategorie weist spezifische Tragfähigkeiten, Installationsanforderungen und Kompatibilitätsaspekte auf.
| Zubehörkategorie | Funktion | Typische Arbeitslast | Material |
|---|---|---|---|
| Transportanker (Ferrule, Schlaufe, Spule) | Vorübergehendes Anheben beim Ausziehen und Aufstellen | 1 bis 60 Tonnen pro Anker | Sphäroguss, geschmiedeter Stahl |
| Einbettungsplatten und Schweißplatten | Dauerhafte strukturelle Verbindungen zwischen Elementen | 10 bis 200 Kips pro Teller | A36 / A572-Stahl, feuerverzinkt oder rostfrei |
| Spulenstangen und Spulenbolzen | Vor Ort anpassbare Anschlüsse, Verkleidungsbefestigung | 5 bis 30 Kips pro Rute | Verzinkt oder Edelstahl |
| Lagerpolster | Lastübertragung und Toleranzaufnahme an Lagersitzen | Druckspannung 800 bis 1.500 psi | Neopren, HDPE, faserverstärktes Elastomer |
| Schlaufeneinsätze und ausgestellte Kegeleinsätze | Ankerpunkte für Sekundärbefestigungen, Fassadenbeschläge | 500 Pfund bis 5 Tonnen | Temperguss, Stahldraht |
| Spannlitzen- und Nachspannbeschläge | Vorverdichten von Beton, um Biegespannungen entgegenzuwirken | 270-ksi-Litze, auf 70–75 % der UTS aufgebockt | Litze mit geringer Entspannung der Güteklasse 270 |
Transportanker: Dimensionierungs- und Sicherheitsfaktoren
Transportanker gehören zu den am meisten untersuchten Betonfertigteilen, da ein Versagen beim Ausschalen oder Errichten sofort katastrophale Folgen hat. Die Arbeitslastgrenze (WLL) jedes Transportankers muss den dynamischen Aufprallfaktor bei der Kranaufnahme berücksichtigen – typischerweise ein Mindestsicherheitsfaktor von 4:1 angewendet auf die Versagensmodi Betonausbruch und Stahlzugversagen. Für ein 20-Tonnen-Fertigwandpaneel bedeutet das, dass das Ankersystem für eine Mindestprüflast von 80 Tonnen ausgelegt sein muss, nicht nur für das statische Paneelgewicht. Der Montagewinkel reduziert auch die Kapazität: Ein 60-Grad-Winkel der Schlinge gegenüber der Vertikalen reduziert die zulässige Last pro Bein auf etwa 87 % der vertikalen Nennkapazität, während sie bei einem 30-Grad-Winkel auf 50 % sinkt.
Einbettungsplatten: Verbindungsphilosophie in vorgefertigten Rahmen
Strukturelle Verbindungen zwischen Betonfertigteilen basieren fast ausschließlich auf Einbettungsplatten, die an Bewehrungsanker oder Nelson-Bolzen geschweißt sind. Das Design dieser Platten folgt den AISC- und PCI-Richtlinien, wobei besonderes Augenmerk auf die Hebelwirkung bei Spannungsverbindungen und die Scherreibung an den Schnittstellenebenen gelegt wird. Eine ordnungsgemäß konstruierte Schweißplattenverbindung in einem vorgefertigten Parkhaus kann 150 Kip Scherkraft über eine Balken-Stützen-Verbindung übertragen mit einer Platte von nur 8 x 8 Zoll – vorausgesetzt, der Unterlegstapel, die Mörteltasche und die Schweißnaht vor Ort werden gemäß den Spezifikationen ausgeführt. Die Verzinkung dieser Platten gemäß ASTM A123 (mindestens 3,9 oz/ft²) sorgt für eine messbare Korrosionsbeständigkeit in exponierten Umgebungen oder Meeresumgebungen.
Lagerpolster: Toleranzen und Langzeitleistung
Jeder vorgefertigte Träger, jedes Doppel-T-Stück und jede Hohlkernbohle ruht auf einer Lagerplatte, die gleichzeitig vertikale Lasten überträgt und die thermischen und Schrumpfungsbewegungen aufnimmt, die während der Lebensdauer der Struktur auftreten. Am häufigsten werden Neoprenpolster mit einer Härte von 50 bis 60 Durometern verwendet, mit Standardabmessungen von 4 x 6 Zoll bis 8 x 12 Zoll und einer Dicke von 3/8 bis 3/4 Zoll. Tabellen des PCI Design Handbook zeigen, dass ein 6×9 Zoll großes, 1/2 Zoll großes Neoprenpolster bis zu 0,5 Zoll horizontale Bewegung aufnehmen kann unter Beibehaltung einer ausreichenden Drucksteifigkeit. HDPE-Pads werden zunehmend für Brückenanwendungen eingesetzt, bei denen eine geringe Reibung erforderlich ist, um eine Wärmeausdehnung zu ermöglichen, ohne dass sich im Überbau Rückhaltekräfte aufbauen.
Strukturelle Verbindungen in Betonfertigteilkonstruktionen
Das Verbindungssystem ist der Punkt, an dem vorgefertigte Betonkonstruktionen entweder funktionieren oder versagen. Im Gegensatz zu Stahlrahmen, bei denen Verbindungen mit Bolzen und Schweißnähten im Freien hergestellt werden, sind bei vorgefertigten Betonverbindungen häufig beengte Räume, Fugentaschen und eingebettete Hardware erforderlich, die nach dem Verfugen nicht überprüft werden können. Es ist daher nicht verhandelbar, die Verbindung gleich beim ersten Mal richtig herzustellen.
Drei allgemeine Philosophien regeln die Gestaltung von Fertigteilverbindungen:
- Einfach unterstützte Schwerkraftsysteme — Balken ruhen auf Konsolen oder Riegelwinkeln und übertragen nur die vertikale Last. Einfach, schnell aufzubauen und tolerant gegenüber unterschiedlichen Setzungen. Wird in den meisten einstöckigen Industriegebäuden und Parkhäusern verwendet.
- Momentenbeständige Rahmen — Stützen-Stützen- und Balken-Stützen-Verbindungen werden durch Vorspannung, eingemörtelte Bewehrungsverbindungen oder geschweißte Plattenbaugruppen momentfest gemacht. Erzielt eine seitliche Abdriftkontrolle, die in Bezug auf Erdbeben- und Windbeständigkeit mit vor Ort gegossenen Rahmen vergleichbar ist.
- Hybridsysteme — Schwerkraftlasten, die von einem einfachen Lager getragen werden, seitliche Lasten, die von einer separaten Scherwand oder einem Momentenrahmenkern aufgenommen werden. Der gebräuchlichste Ansatz für mittelgroße Wohngebäude und gemischt genutzte Fertigteilgebäude mit 5 bis 15 Stockwerken.
Die Qualität insbesondere von Injektionsanschlüssen hängt stark von der Auswahl und Platzierung der Betonfertigteile ab. Eine verpresste Muffenkupplung – die zum Verbinden zweier Bewehrungsstäbe über eine Verbindung verwendet wird – muss auf ±1/8 Zoll genau ausgerichtet sein, damit der Stab während der Montage sauber eingeführt werden kann. Jede vor Ort festgestellte Fehlausrichtung erfordert in der Regel eine kostspielige Sanierung mit mechanischen Ankern oder Epoxidharzinjektionen, die beide die Duktilität der Verbindung im Vergleich zur ursprünglichen Entwurfsabsicht verringern.
±1/8" Maximale Koppler-Fehlausrichtungstoleranz
4:1 Mindestsicherheitsfaktor des Transportankers
28 Tage Aushärten vor Ort im Vergleich zu 18–24 Stunden Fertigteil
8.000 psi Typische Druckfestigkeit von HPC-Fertigteilen
Zeitplanvorteile: Wie vorgefertigte Betonkonstruktionen Projektzeitpläne komprimieren
Das überzeugendste Argument für vorgefertigte Betonkonstruktionen bei Gewerbe- und Infrastrukturprojekten ist die Terminkompensation. Die Herstellung der Elemente erfolgt parallel zur Baustellenvorbereitung – während das Fundament ausgehoben und gegossen wird, produziert das Fertigteilwerk gleichzeitig den Tragwerksrahmen. Diese Überlappung spart normalerweise 4 bis 8 Wochen bei einem mittelgroßen Projekt im Vergleich zu einem sequentiellen Ortbetonplan.
Wochen 1–4: Genehmigung von Entwurf und Werkstattzeichnung
Der verantwortliche Ingenieur und der zuständige Fertigteilingenieur arbeiten bei Verbindungsdetails, Einbauorten und Zeitplänen für Fertigbetonzubehör zusammen. Jedes Zubehörteil wird in den Werkstattzeichnungen gezeichnet, bemaßt und spezifiziert, bevor eine einzelne Form zusammengebaut wird.
Wochen 5–12: Pflanzenproduktion
Volle Produktionsläufe. Ein mittelgroßes Fertigteilwerk, das 500 bis 800 Kubikmeter pro Woche gießt, kann den Strukturrahmen für ein 200.000 Quadratmeter großes Lagerhaus in 6 bis 8 Wochen herstellen. Die Elemente sind seriennummeriert und für die Lieferung geordnet.
Wochen 8–14: Standortfundamente (parallel)
Während die Anlagenproduktion läuft, gießt das Baustellenteam Fundamente, Planierbalken und Stützpfeiler. Aus den Zeichnungen der Fertigteilwerkstatt abgeleitete Ankerbolzenschablonen stellen sicher, dass die Stützenfußplatten und Zapfenverbindungen beim Eintreffen der Elemente ausgerichtet sind.
Wochen 13–18: Erektion
Ein gut organisiertes Montageteam mit einem 150-Tonnen-Raupenkran kann 20 bis 40 Großelemente pro Tag montieren. Ein fünfstöckiges Parkhaus mit 1.200 Stellplätzen kann in 10 bis 14 Arbeitstagen baulich fertiggestellt werden Kranzeit – eine Geschwindigkeit, die mit Ortbetonmethoden nicht zu erreichen ist.
Wochen 18–22: Verfugen, Schweißen und Endbearbeitung
Außendienstteams führen Injektionsverbindungen, Feldschweißungen an Einbettungsplatten, Fugenabdichtungen und alle architektonischen Endbearbeitungen durch. Die Struktur ist vollständig umschlossen und wetterfest, viel früher als bei gleichwertigen Ortbetonkonstruktionen.
Fertigbetonkonstruktionen vs. Ortbetonkonstruktionen: Ein direkter Vergleich
Die Wahl zwischen Fertigbeton und Ortbeton ist nie einfach, aber der folgende Vergleich deckt die Abmessungen ab, die für Eigentümer, Bauunternehmer und Bauingenieure bei dieser Entscheidung am wichtigsten sind.
| Dimension | Fertigbeton | Ortbeton |
|---|---|---|
| Druckfestigkeit | 5.000–12.000 psi typisch | 3.000–5.000 psi typisch |
| Maßtoleranz | ±1/8 bis ±1/4 Zoll | ±1/4 bis ±3/4 Zoll |
| Zeitplan (Strukturrahmen, 200.000 SF-Lager) | 10–14 Tage Erektion | 8–14 Wochen Formen/Gießen |
| Wetterabhängigkeit | Niedrig – Aushärtung erfolgt im Werk | Hoch – kaltes und heißes Wetter erfordern Schutz |
| Designflexibilität | Wiederkehrende Geometrie optimal; Sonderformen gegen Aufpreis möglich | Hohe Flexibilität für komplexe, gekrümmte oder unregelmäßige Geometrien |
| Arbeit vor Ort | Gering – hauptsächlich Kran- und Verbindungsteams | Hoch – Formen, Platzieren, Endbearbeiten, Abisolieren |
| Qualitätskontrolle | PCI-Anlagenzertifizierung, tägliche QC-Tests | Abhängig von den Feldbedingungen und der Anwesenheit des Inspektors |
Spannbetonfertigteile: Wie Vor- und Nachspannen funktionieren
Die Kombination von Spannbeton und Fertigbeton ist eines der leistungsstärksten Werkzeuge im Hochbau. Durch die Vorkomprimierung des Betons vor dem Aufbringen der Betriebslasten können Ingenieure Zugrisse – die Hauptursache für die Verschlechterung des Betons – wirksam verhindern und Spannweiten erreichen, die mit herkömmlich verstärkten Abschnitten strukturell unmöglich oder wirtschaftlich unpraktisch wären.
Vorspannung: Der Standardansatz für Fertigteile
Bei vorgespannten Betonfertigteilen werden vor dem Betonieren hochfeste Stahlstränge zwischen Widerlagern an den Enden des Gießbetts gespannt. Die Litzen – typischerweise Güteklasse 270 mit geringer Entspannung und einem Durchmesser von 0,5 oder 0,6 Zoll – werden vorgepresst etwa 70 % der endgültigen Zugfestigkeit oder etwa 189.000 psi . Anschließend wird Beton um die gespannten Litzen gelegt. Wenn der Beton eine ausreichende Festigkeit erreicht, werden die Litzen freigegeben und die Vorverdichtung überträgt sich durch Verbund auf das Element. Mit dieser Methode werden in praktisch jedem Fertigteilwerk der Welt Hohlkammerbohlen, Doppel-T-Stücke, Brückenträger und vorgespannte Wandpaneele hergestellt.
Vorspannung in Fertigteilen

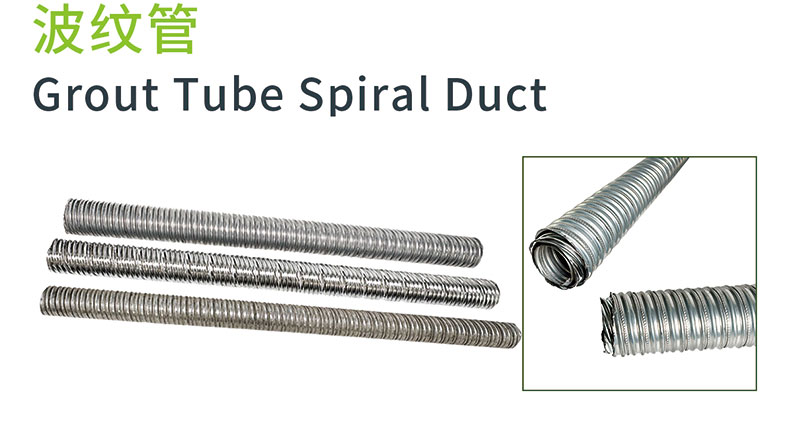

Vorspannbeschläge – Kanäle, Anker, Kupplungen und Trompetenplatten – stellen eine spezielle Kategorie von Betonfertigteilen dar, die verwendet werden, wenn nach der Errichtung des Elements Vorspannung aufgebracht werden muss oder wenn Elemente aus mehreren Fertigteilsegmenten zu einer durchgehenden Struktureinheit verbunden werden müssen. Beim Segmentbrückenbau werden beispielsweise vorgefertigte Segmente mit einer Länge von typischerweise 8 bis 12 Fuß verwendet, die zusammengebaut und dann zu durchgehenden Trägern von 200 bis 400 Fuß vorgespannt werden. Jedes Vorspannglied kann eine Vorspannkraft von 300 bis 1.500 Kips tragen abhängig von Strangzahl und Geometrie.
Langfristige Vorspannungsverluste
Ingenieure müssen Vorspannungsverluste berücksichtigen, wenn sie die Litzen dimensionieren und die anfängliche Vortriebslast angeben. Die Hauptverlustquellen über die Lebensdauer eines vorgespannten Elements sind:
- Elastische Verkürzung — sofortiger Verlust beim Lösen der Litzen, typischerweise 6 bis 8 % der ursprünglichen Vorspannung für vorgespannte Elemente
- Kriechen — zeitabhängige Verformung unter Dauerlast, die 5 bis 12 % der effektiven Vorspannung über eine Lebensdauer von 50 Jahren ausmacht
- Schrumpfung — Volumenreduzierung beim Trocknen des Betons, was zu einem zusätzlichen Verlust von 4 bis 8 % führt
- Entspannung aus Stahl — Allmählicher Verlust der Strangspannung bei konstanter Belastung, ca. 2 % bei Strang mit geringer Entspannung über 50 Jahre
Die langfristigen Gesamtverluste liegen typischerweise zwischen 15 und 25 % der anfänglichen Vortriebskraft. Dies bedeutet, dass eine auf 33.000 Pfund vorgespannte Litze so ausgelegt sein muss, dass sie während der gesamten Lebensdauer einer effektiven Vorspannung von 25.000 bis 28.000 Pfund standhält – und die Abschnittskonstruktion muss die verringerte Vorkomprimierung bei der Berechnung von Rissmomenten und Durchbiegungen berücksichtigen.
Seismische Bemessung vorgefertigter Betonkonstruktionen
Das Verhalten von vorgefertigten Betonkonstruktionen unter seismischer Belastung wurde intensiv untersucht, seit das San Fernando-Erdbeben von 1971 und das Northridge-Erdbeben von 1994 Schwachstellen in frühen vorgefertigten Parkkonstruktionen aufdeckten. Die Ingenieursgemeinschaft reagierte mit großen Fortschritten bei der Verbindungskonstruktion, der Membrandetaillierung und seismischen Prüfprogrammen – insbesondere dem Forschungsprogramm PRESSS (PREcast Seismic Structural Systems), das von 1991 bis 2001 lief.
Das PRESSS-Programm hat gezeigt, dass richtig detaillierte Fertigteilsysteme die Duktilität von Ortbetonrahmen erreichen oder sogar übertreffen können. Das in PRESSS entwickelte Verbundwandsystem nutzte zur Bereitstellung eine ungebundene Vorspannung durch vorgefertigte Scherwandpaneele egozentrisches Verhalten — Das Gebäude wackelt unter seismischer Belastung an der Grenzfläche zwischen Wand und Fundament, kehrt aber nach Ende des Erdbebens wieder in die Lotlinie zurück, mit minimaler Restdrift. Eine vollständige fünfstöckige Fertigteilkonstruktion wurde im UC San Diego Structural Laboratory in 60 % des Originalmaßstabs getestet und zeigte nach Tests bei Erdbebenbewegungen auf Entwurfsebene Restdriften von weniger als 0,1 %.
Die aktuellen ASCE 7- und ACI 318-Vorschriften erlauben vorgefertigte Betonkonstruktionen in der seismischen Bemessungskategorie D (stark seismisch), vorausgesetzt, dass Verbindungen und Membranen so detailliert sind, dass sie dem duktilen vorgefertigten Spezialmomentrahmen oder den vorgefertigten speziellen Scherwandsystemen entsprechen. Zu den wichtigsten Anforderungen gehören:
- Verpresste Muffenverbindungen müssen vor der Verwendung im Bauwesen in Zugversuchen eine Streckgrenze von 125 % aufweisen
- Vorgefertigte Membranverbindungen müssen nach der Diaphragm Seismic Design Method (DSDM) mit Kraftverstärkungsfaktoren von 1,0 bis 1,5 je nach Membranklassifizierung entworfen werden
- Sehnen- und Kollektorverbindungen entlang der Membrankanten übertragen verstärkte Membrankräfte, die häufig die Dimensionierung von vorgefertigten Betonzubehörteilen an Platten-zu-Platten-Verbindungen bestimmen
- Alle vorgefertigten Betonzubehörteile im Erdbebenkraft-Widerstandssystem müssen für die erwarteten Materialstärken und den in ASCE 7 Tabelle 12.2-1 angegebenen Überfestigkeitsfaktor Omega-Null ausgelegt sein
Häufige Fehler bei der Spezifikation von Fertigbetonzubehör und wie man sie vermeidet
Erfahrene Fertigteilingenieure und Auftragnehmer identifizieren bei Projekten immer wieder dieselben Fehlerkategorien, die zu Problemen vor Ort, Sanierungskosten oder Terminverzögerungen führen. Die meisten davon gehen auf Zubehörspezifikationen und Koordinationsentscheidungen zurück, die während des Entwurfs getroffen wurden – lange bevor überhaupt Beton gegossen wurde.
01
Zubehör spezifizieren ohne Betondeckung zu prüfen

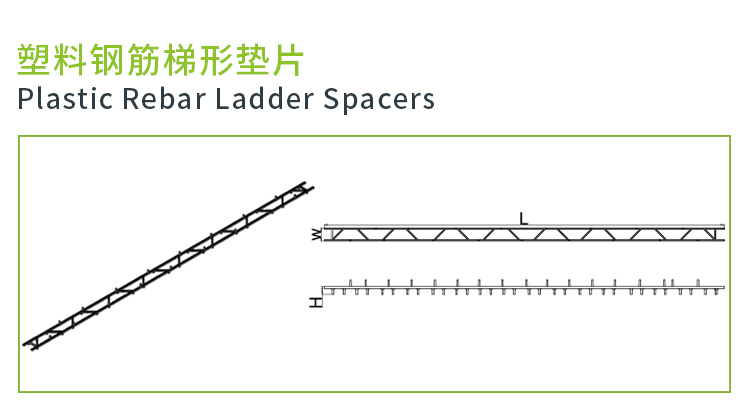

Ein häufiger Fehler besteht darin, einen Transportanker anzugeben, der bei der erforderlichen Einbindetiefe mit dem Bewehrungskorb oder dem Vorspannrohr in Konflikt gerät. Die Mindestbetonüberdeckung aller vorgefertigten Betonzubehörteile muss eingehalten werden beim angegebenen Minimum – typischerweise 1 Zoll für geformte Oberflächen im Innenbereich und bis zu 2 Zoll in korrosiven oder Meeresumgebungen. Überprüfen Sie die Zubehörabmessungen anhand der Bewehrungsanordnung in 3D-BIM, bevor Sie Fertigungszeichnungen zur Genehmigung ausstellen.
02
Verwendung inkompatibler Hardware verschiedener Anbieter
Hebesysteme – Anker plus Hebekupplung – sind als aufeinander abgestimmte Paare konzipiert. Die Verwendung einer Kupplung von Lieferant A mit einem Anker von Lieferant B führt zum Erlöschen der Tragfähigkeit beider Komponenten. Jede Spezifikation für Fertigbetonzubehör sollte erfordern, dass es sich bei den Hebesystemen um aufeinander abgestimmte Sets eines einzigen Herstellers handelt , mit Auslastungstestdokumentation für den Projektdatensatz.
03
Weglassen des Korrosionsschutzes in der Projektspezifikation
Einbettungsplatten und Schweißplatten aus reinem A36-Stahl korrodieren bei jeder freiliegenden Anwendung oder im Außenbereich schnell. Die Feuerverzinkung nach ASTM A123 erhöht die Korrosionsbeständigkeit um 30 bis 50 Jahre bei typischer Außenbelichtung. Geben Sie in Meeresspritzgebieten Edelstahl des Typs 316 oder epoxidbeschichtete Hardware mit einem dokumentierten Qualitätssicherungsprozess für die Kontinuität der Beschichtung an.
04
Die Anschlusshülsen sind nicht auf die Strukturelemente abgestimmt
Elektrische Leitungen, Sanitärmuffen und mechanische Durchdringungen, die als vorgefertigte Betonzubehörteile eingebettet sind, müssen vor der Genehmigung der Werkstattzeichnung mit dem Statiker abgestimmt werden. Eine 6-Zoll-Öffnung durch den Steg eines vorgespannten Doppel-T-Stücks muss auf Scherminderung untersucht werden; Eine unkoordinierte Durchdringung, die nach dem Gießen von Elementen entdeckt wird, erfordert in der Regel teure externe Verstärkungsgurte oder den Austausch von Elementen.
05
Überspringen einer Trockenlauf-Erektionsprüfung
Bei komplexen Fertigteilkonstruktionen – insbesondere solchen mit Momentverbindungen, die vor Ort geschweißte Einbettungsplatten erfordern – erkennt eine Probeprüfung der Zubehöranordnung anhand des Strukturmodells Ausrichtungskonflikte, bevor mit der Montage begonnen wird. Das Entdecken einer 1-Zoll-Fehlausrichtung zwischen zwei Schweißplatten am Boden kostet Minuten; Es 50 Fuß in der Luft zu entdecken, kostet Tage und erhebliche Nacharbeitskosten.
06
Bei der Auswahl der Anker wird die Abisolierfestigkeit nicht berücksichtigt
Transportanker müssen anhand der Betonfestigkeit zum Zeitpunkt des Ausschalens bewertet werden – nicht anhand der 28-Tage-Bemessungsfestigkeit. Wenn ein Element nach 16 Stunden entfernt wird, beträgt die Betonfestigkeit möglicherweise nur 2.500 bis 3.000 psi. Ankertragfähigkeitstabellen müssen mit der tatsächlichen Ausbrechkraft eingegeben und die Betonausbrechfähigkeit entsprechend reduziert werden. Viele Ausfälle von Transportankern treten gerade deshalb auf, weil die angegebene Ankerkapazität mit 5.000 psi berechnet wurde, während das Element nach 18 Stunden mit Beton bei nur 2.200 psi ausgezogen wurde.
Nachhaltigkeit in Betonfertigteilen
Das Nachhaltigkeitsprofil von Betonfertigteilen hat sich in den letzten zwei Jahrzehnten erheblich verbessert, was sowohl auf regulatorischen Druck als auch auf echte Innovationen bei Materialien und Produktionsmethoden zurückzuführen ist.
Ergänzende zementäre Materialien (SCMs)
Flugasche, Hüttenzement und Quarzstaub – zusammenfassend als ergänzende zementhaltige Materialien bezeichnet – können 20 bis 50 % des Portlandzements in Fertigbetonmischungen ersetzen, ohne dass die Festigkeit oder Haltbarkeit beeinträchtigt wird. Da die Zementproduktion etwa 8 % der weltweiten CO₂-Emissionen ausmacht, Eine vorgefertigte Mischung mit 35 % Schlackenersatz reduziert den Kohlenstoffgehalt des Betons um etwa 25 bis 30 %. im Vergleich zu einer Basislinie aus 100 % Portlandzement und verbessert gleichzeitig die langfristige Haltbarkeit durch verringerte Durchlässigkeit.
Reduzierter Materialabfall
Bei der werkseigenen Produktion von Fertigteilen fallen Betonabfälle von weniger als 2 % des gesamten Chargenvolumens an, im Vergleich zu 8 bis 12 % Abfall bei typischen Baustellenprojekten, bei denen es häufig zu Überbestellungen und Verschüttungen kommt. Durch die Wiederverwendung von Stahlformen – aus einer einzigen vorgefertigten Form können im Laufe ihrer Lebensdauer 300 bis 1.000 identische Elemente entstehen – entfällt der Holzabfall, der mit vor Ort gegossenen Schalungssystemen verbunden ist.
Thermische Masse und Energieleistung
Vorgefertigte Betonwandpaneele, insbesondere isolierte Sandwichpaneele, stellen eine erhebliche thermische Masse bereit, die tageszeitliche Temperaturschwankungen in Gebäudeinnenräumen ausgleicht. Eine 6-Zoll-isolierte vorgefertigte Sandwichplatte mit einem durchgehenden 2-Zoll-EPS-Kern erreicht dies ungefähr R-13 in der Mitte des Panels – konkurrenzfähig mit einer Stahlständerwand – und bietet gleichzeitig die strukturellen und feuerbeständigen Funktionen, die eine Ständerwand ohne zusätzliche Systeme nicht erfüllen kann.
Überlegungen zum Lebensende
Vorgefertigte Betonelemente können dekonstruiert und nicht abgerissen werden, wenn Bauwerke letztendlich abgebaut werden, da die diskreten Schraub- und Schweißverbindungen, die in vorgefertigten Rahmen verwendet werden – einschließlich aller vorgefertigten Betonzubehörteile, die diese Verbindungen bilden – gelöst oder brenngeschnitten werden können. Zurückgewonnene Fertigteile wurden in Sekundärkonstruktionen wie Stützmauern, Schallschutzwänden und temporären Bauanlagen wiederverwendet. Wenn eine Zerkleinerung unvermeidbar ist, sind recycelte Betonzuschlagstoffe aus dem Abbruch von Fertigteilen sauber, gleichmäßig sortiert und für Straßenuntergrund, Entwässerungszuschlagstoff und strukturelle Füllung geeignet.
Qualitätssicherung für Betonfertigteile und Zubehör
Die Qualitätskontrollumgebung in einem PCI-zertifizierten Fertigteilwerk ist wesentlich strenger als das, was auf den meisten Baustellen möglich ist. Wenn Eigentümer, Ingenieure und Auftragnehmer verstehen, was bei der Qualitätskontrolle in der Anlage passiert, können sie angemessene Erwartungen darüber formulieren, was die Anlage garantieren kann und was nicht – und wo die Qualitätskontrolle vor Ort die Lücke schließen muss.
Werksinterne Qualitätskontrolle: Was in jeder Phase überprüft wird
- Eingehende Materialien — Zement, Zuschlagstoffe, Zusatzmittel und Betonfertigteile erfordern alle eine Eingangskontrolle und eine Überprüfung der Mühlenzertifizierung. Transportanker aus jeder Charge werden vor der Abnahme in der Regel mit 150 % der Nenntraglast geprüft.
- Formulareinrichtung — Dimensionsüberprüfung der Schalungsgeometrie und der Platzierung von Zubehörteilen vor der Betondosierung. Abweichungen, die größer sind als die Werte der PCI-Toleranztabelle für diesen Elementtyp, müssen korrigiert werden, bevor mit dem Gießen fortgefahren wird.
- Frischer Beton — Setzmaß, Luftgehalt, Stückgewicht und Temperatur werden am Entladepunkt jeder Betoncharge geprüft. Zylinderproben werden für 1-Tages-, 7-Tages- und 28-Tages-Druckfestigkeitstests gegossen.
- Fertige Elemente — Alle vorgefertigten Betonzubehörteile werden nach dem Ausschalen lokalisiert und vermessen. Mängel an der Oberflächenbeschaffenheit werden dokumentiert, gemäß einem genehmigten Reparaturverfahren repariert und erneut überprüft, bevor das Element auf die Werft gebracht wird.
Inspektion durch Dritte während der Montage
Die Feldinspektion der Fertigteilmontage konzentriert sich auf vier Hauptpunkte: Vorbereitung des Lagersitzes und Platzierung der Lagerpolster, Auftragen von Fugenmörtel und nicht schrumpfendem Fugenmörtel in Verbindungstaschen, Feldschweißungen an Einbettungsplattenverbindungen und Installation von Fugendichtmitteln. Für die Schweißnahtprüfung vor Ort sind ein CWI (Certified Welding Inspector) und eine Sichtprüfung sowie eine Ultraschallprüfung für vollständig durchgeschweißte Schweißnähte erforderlich in den primären strukturellen Verbindungen. Bei Niedrigpreisprojekten wird die Platzierung der Lagerpolster häufig nicht ausreichend geprüft und spezifiziert. Eine falsch ausgerichtete oder fehlende Lagerplatte kann innerhalb weniger Tage nach der Belastung zu einer lokalen Quetschung des Betonvorsprungs führen.
