Wenn es um konstruktiven Betonbau geht, Das korrekte Binden von Bewehrungsstahl ist einer der wichtigsten Schritte, der darüber entscheidet, ob eine Struktur über Jahrzehnte hinweg sicher funktioniert . Unabhängig davon, ob Sie an vorgefertigten Platten, Ortbetonplatten oder komplexen Trägerbaugruppen arbeiten, wirkt sich die Art und Weise, wie Bewehrungsstäbe befestigt werden, direkt auf die Lastübertragung, die Konsistenz der Betondeckung und die langfristige Haltbarkeit aus. Die kurze Antwort: Verwenden Sie den richtigen Ankerdraht, wenden Sie das richtige Ankermuster für den Verbindungstyp an, halten Sie eine Betonüberdeckung von mindestens 1,5 Zoll ein und achten Sie bei der Ankerarbeit stets auf Qualität Zubehör aus Fertigbeton die für die spezifische Anwendung entwickelt wurden.
Dieser Leitfaden befasst sich ausführlich mit allen Aspekten des Bindens von Bewehrungsstahl – von Drahtstärken und Bindewerkzeugen bis hin zur Interaktion von Zubehör wie Barstühlen, Abstandshaltern und mechanischen Kupplungen mit Ihrer Bewehrungsbaugruppe. Wenn Sie Stahlbeton spezifizieren, herstellen oder prüfen, sind dies die Informationen, die Sie benötigen.
Warum das richtige Binden von Bewehrungsstahl wichtiger ist, als die meisten Menschen denken
Bewehrungsanker sind keine tragenden Elemente im technischen Sinne – sie tragen keine Last. Sie halten den Käfig jedoch während des Betoneinbaus zusammen und verhindern so, dass sich die Stangen unter der Vibration eines Betonrüttlers oder dem Gewicht und dem Fluss von Frischbeton verschieben. Ein falsch ausgerichteter Balken um gerade Ein halber Zoll kann die effektive Tiefe eines Balkenabschnitts um 5–10 % verringern , wodurch die Biegekapazität deutlich reduziert wird, ohne dass es sichtbare Anzeichen des Problems gibt.
Die Folgen verschärfen sich bei der Herstellung von Betonfertigteilen, wo enge Maßtoleranzen üblich sind. Fertigteilplatten, Brückenträger und tragende Säulen werden mit Bewehrungspositionen entworfen, die auf Bruchteile eines Zolls genau gemessen werden. Lose Verbindungen, die es den Stäben ermöglichen, zu wandern, bevor der Beton aushärtet, können dazu führen, dass Komponenten außerhalb der Toleranz liegen und die Qualitätsprüfungen nicht bestehen – oder, schlimmer noch, die Prüfung bestehen und im Betrieb keine gute Leistung erbringen.
Über die Dimensionskontrolle hinaus unterstützen ordnungsgemäß gebundene Käfige die konsistente Platzierung von Zubehör aus Fertigbeton wie Hebeeinsätze, Ankerplatten, eingebettete Platten und Hülsen. Dieses Zubehör ist auf starre Bewehrungskäfige angewiesen, um in Position zu bleiben. Ein schlecht befestigter Käfig ist ein schlecht positionierter Einsatz, und das führt zu Problemen vor Ort: falsch ausgerichtete Verbindungen, unzureichende Tragfähigkeit und kostspielige Sanierung.
Bindedraht: Typen, Stärken und wann man sie jeweils verwendet
Das gebräuchlichste Material zum Binden von Bewehrungsstahl ist geglühter schwarzer Draht, auch weicher schwarzer Draht genannt. Aufgrund seiner Weichheit nach dem Glühen kann es fest verdreht werden, ohne zu brechen, und es ist in trockenen Umgebungen recht gut korrosionsbeständig. Der Standardstärkebereich für das Binden von Bewehrungsstäben beträgt 16 bis 18 AWG (amerikanische Drahtstärke) , wobei 16,5 AWG im Gewerbebau am häufigsten verwendet wird.
Drahttypen nach Anwendung
| Drahttyp | Messgerät | Beste Anwendung | Notizen |
| Geglühter schwarzer Draht | 16–18 AWG | Allgemeine Decken-, Wand- und Säulenarbeiten | Am wirtschaftlichsten, weit verbreitet |
| Verzinkter Draht | 16 AWG | Meeres-, Küsten- und Gebiete mit hoher Luftfeuchtigkeit | Höhere Kosten, bessere Korrosionsbeständigkeit |
| Edelstahldraht | 16–18 AWG | Epoxidbeschichtete oder rostfreie Bewehrungskäfige | Verhindert galvanische Korrosion zwischen unterschiedlichen Metallen |
| Vorgeschnittener Verbindungsdraht (Spulen) | 16,5 AWG | Automatische Bindewerkzeuge, Arbeiten mit hohem Volumen | Funktioniert mit batteriebetriebenen Bindegeräten |
Tabelle 1: Gängige Kabelbindertypen und ihre empfohlenen Anwendungen bei der Bewehrung von Stahl
Ein praktischer Tipp aus der Praxis: Vermeiden Sie die Verwendung von zu schwerem Draht für die Stabkombination. Durch das Binden von Stäben Nr. 4 mit 14 AWG-Draht entstehen verdrillte Enden, die in die Deckzone hineinragen. Die Drallenden müssen immer nach innen – zum Käfigkörper hin – gebogen sein, damit sie nicht auf die Betonoberfläche wandern und Rostflecken oder Abplatzungen verursachen.
Standard-Krawattenmuster und wo man sie anwendet
In der Bewehrungsstahlpraxis gibt es sechs allgemein anerkannte Ankermuster, die jeweils für eine bestimmte Verbindungsgeometrie oder strukturelle Anforderung geeignet sind. Wenn Sie wissen, welche Art von Draht verwendet werden muss, wird weniger Draht verschwendet, die Produktion beschleunigt und sichergestellt, dass der Kabelbinder tatsächlich den Kräften beim Betonieren standhält.
Die Snap Tie
Der Schnappanker (auch einfacher Anker genannt) lässt sich am schnellsten ausführen und eignet sich für Stabkreuzungen in flachen Decken und Wänden, bei denen sich die Stäbe im 90-Grad-Winkel kreuzen und die Verbindung keinen starken Vibrationen ausgesetzt ist. Schlingen Sie den Draht um beide Stangen, kreuzen Sie die Enden und drehen Sie ihn mit einem Hakenwerkzeug, bis er fest sitzt. Ein erfahrener Hüttenarbeiter benötigt pro Anker weniger als 3 Sekunden. Für Kreuzungen in der Nähe von Baufugen oder an Stellen, an denen die Stangen präzise gehalten werden müssen, sind Schnappbinder jedoch nicht geeignet – sie ermöglichen eine leichte Drehung unter Krafteinwirkung.
Die Sattelkrawatte
Bei Kreuzungen, die stärkeren Bewegungen standhalten müssen – insbesondere an vertikalen Stangen befestigte Säulenkäfigbügel – wickelt der Sattelbinder den Draht unter der Kreuzungsstange und über der oberen Stange auf beiden Seiten, bevor er verdreht wird. Dadurch entsteht ein Vierpunktkontakt, der der Drehung der Stange weitaus besser widersteht als ein Schnappbinder. Die meisten Spezifikationen für Säulenkäfige erfordern Sattelbinder an mindestens jedem dritten Kreuzungspunkt, wobei an anderen Stellen Schnappbinder zulässig sind.
Die Achter-Krawatte
Wird vor allem dort eingesetzt, wo sich Stangen in anderen Winkeln als 90 Grad kreuzen oder wo eine besonders sichere Verbindung erforderlich ist. Der Draht verläuft in Form einer Acht um beide Stäbe, bevor er sich verdreht. Dieser Anker wird auch bevorzugt für die diagonale Schubbewehrung in Balken und für Anker an den Ecken von Stützenkörben verwendet. Es erfordert etwas mehr Draht und Zeit, erzeugt aber eine deutlich steifere Verbindung.
Die Wrap-and-Saddle-Krawatte
Für schwere Korbbaugruppen – wie sie beispielsweise in Brückenpfeilerkappen oder großen Fertigteilträgern verwendet werden – sind häufig Wrap-and-Saddle-Verbindungen erforderlich. Der Draht umschlingt die untere Stange vollständig, bevor er über die obere Stange gezogen und verdreht wird. Dies ist das sicherste manuelle Ankermuster und wird von einigen DOT-Spezifikationen für die Primärbewehrung in Brückenelementen gefordert.
Die Snap Tie with Kick (Double-Loop)
Eine Variante des Schnappbinders, bei dem der Draht vor dem Umwickeln verdoppelt wird. Kommt häufig bei Mattenfundamenten vor, bei denen die Stangen groß sind (Nr. 8 und höher) und ein einzelner Drahtstrang nicht genügend Klemmkraft bieten würde. Durch die Verdopplung des Drahtes wird die Haltekraft an der Verbindungsstelle effektiv verdoppelt.
Bindewerkzeuge: Vom manuellen Haken bis zur batteriebetriebenen Maschine
Das richtige Bindewerkzeug verkürzt die Arbeitszeit erheblich. Beim Betonieren einer großen kommerziellen Platte kann ein Team mit batteriebetriebenen automatischen Bindewerkzeugen arbeiten 2–3-fache Bindegeschwindigkeit einer Mannschaft, die manuelle Haken verwendet, mit gleichmäßigerer Drehfestigkeit und weniger Ermüdung der Hände.
Manuelle Krawattenhaken
Der standardmäßige manuelle Haken ist ein einfaches Werkzeug mit gebogener Stange, normalerweise 8–10 Zoll lang. Es gibt auch Speed-Hooks mit rotierendem Schaft, die es ermöglichen, den Draht durch Drehen des Griffs zu verdrehen, anstatt mit dem Handgelenk zu schnippen – diese reduzieren die Ermüdung der Hand bei großen Arbeiten erheblich. Manuelle Haken benötigen keine Stromquelle und funktionieren unter allen Bedingungen, was sie zum Ersatzwerkzeug in engen oder ungünstigen Räumen macht, in die ein automatisches Werkzeug nicht passt.
Batteriebetriebene automatische Bindegeräte
Werkzeuge von Herstellern wie MAX, Makita und DEWALT verwenden vorinstallierte Drahtspulen, um einen Kabelbinder in weniger als einer Sekunde zu wickeln und zu drehen. Der Bediener positioniert das Werkzeug am Schnittpunkt der Stange und drückt den Abzug – der Rest erfolgt automatisch. Ein einzelner Bediener mit einem automatischen Werkzeug kann 200–300 Bindungen pro Stunde fertigstellen im Vergleich zu 60–100 pro Stunde mit einem manuellen Haken. Diese Werkzeuge sind ein echter Produktivitätsmultiplikator bei großen Deckenbetonarbeiten, der Herstellung vorgefertigter Käfige und Mattenfundamenten.
Drahtspulen für diese Werkzeuge werden typischerweise als 50-Meter- oder 120-Meter-Rollen in Stärken verkauft, die auf das jeweilige Werkzeugmodell abgestimmt sind. Überprüfen Sie immer die Spulenkompatibilität mit der Werkzeugmarke – nicht übereinstimmende Spulen führen zu Blockaden und Kabelverschwendung.
Pneumatische Bindewerkzeuge
Im nordamerikanischen Baugewerbe weniger verbreitet, in Japan und Teilen Europas jedoch weit verbreitet, sind pneumatische Bindewerkzeuge schneller als batteriebetriebene Optionen und müssen nicht aufgeladen werden. Sie funktionieren gut in Fertigteilwerken, in denen bereits ein Kompressor vor Ort ist. Der Nachteil ist der Luftschlauch, der die Mobilität im Vergleich zu kabellosen Elektrowerkzeugen einschränkt.
Zubehör aus Fertigbeton That Work With Your Rebar Cage
Bei der Herstellung von Betonfertigteilen ist der Bewehrungskorb nicht nur eine strukturelle Bewehrung – er ist die Plattform, auf der Dutzende von Bewehrungsstäben befestigt werden Zubehör aus Fertigbeton werden vor dem Gießen angebracht. Zu diesem Zubehör gehören Hebeeinsätze, Formbinder, Ankerplatten, Halterungen für elektrische Leitungen, Aussparungen, Hülsen und eingebettete Verbindungsteile. Die Art und Weise, wie Sie Ihren Bewehrungskorb befestigen, hat direkten Einfluss darauf, wie genau diese Zubehörteile positioniert werden.
Barstühle und Bewehrungsabstandshalter

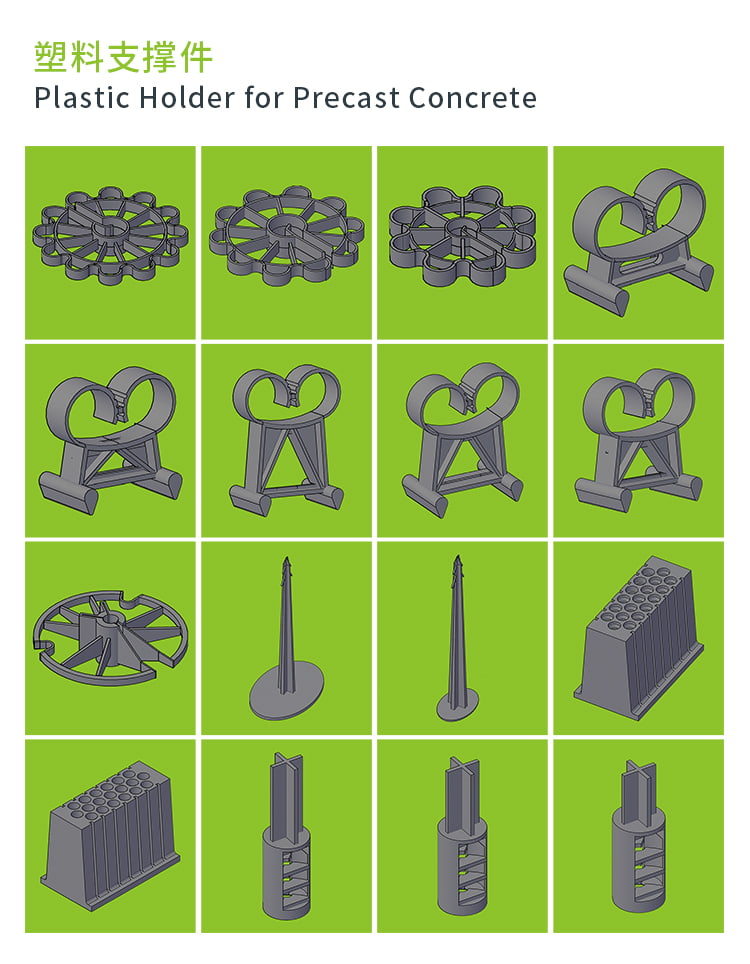

Barstühle und Abstandshalter gehören zu den am häufigsten verwendeten Zubehör aus Fertigbeton . Sie halten den Bewehrungskorb in der richtigen Höhe über der Schalung (untere Abdeckung) und fern von vertikalen Schalungsflächen (Seitenabdeckung). Die Mindestanforderungen an die Betondeckung gemäß ACI 318 für vorgefertigte Elemente, die nicht der Witterung ausgesetzt sind, betragen in der Regel 3/4 Zoll für Platten und Wände und 1,5 Zoll für Balken und Säulen , aber viele Fertigteilhersteller verlangen aus Gründen der Haltbarkeit eine größere Abdeckung.
- Barstühle aus Kunststoff: leicht, korrosionsbeständig, erhältlich in Höhen von 3/4 Zoll bis 4 Zoll; Standardwahl für die meisten Fertigteilanwendungen
- Betonblockstühle: werden verwendet, wenn die Punktlastfestigkeit von Kunststoff dazu führen würde, dass der Stuhl in eine weiche Formoberfläche stößt; Wird häufig in Bodenplatten verwendet
- Durchgehende Drahtabstandshalter: werden entlang der Länge einer Stange verwendet, um die Seitenabdeckung in Wandpaneelen aufrechtzuerhalten; schneller zu installieren als einzelne Stühle

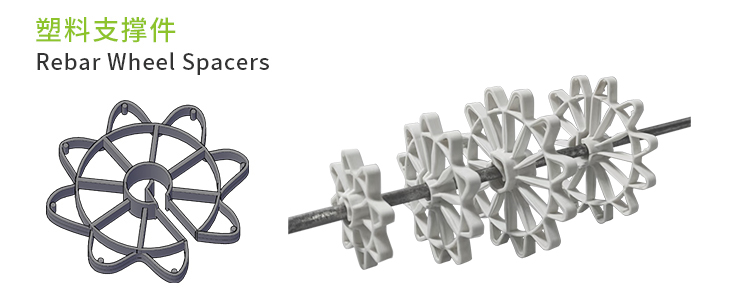

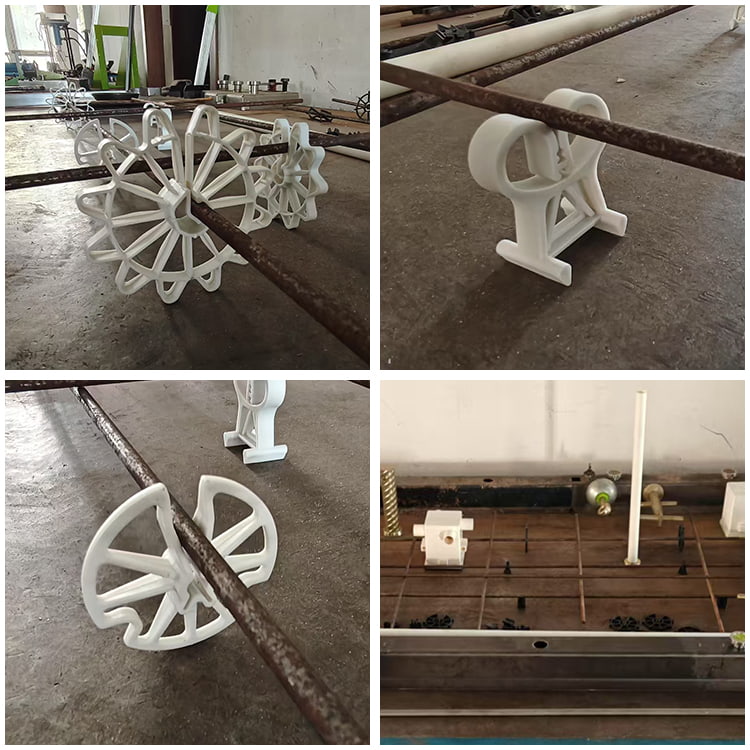

- Runde Abstandshalter (Donuts): werden direkt auf die Stange gesteckt, um die Abdeckung vor geformten vertikalen Flächen aufrechtzuerhalten. Erhältlich in Standard-Abdeckungsschritten von 3/4, 1, 1,5, 2 und 3 Zoll
Hebeeinsätze und Anker
Hebeeinsätze gehören zu den sicherheitskritischsten Kategorien von Fertigbetonzubehör. Sie müssen präzise im Bewehrungskorb positioniert und sicher an benachbarten Stäben befestigt werden, um eine Drehung oder Verschiebung während des Gießens zu verhindern. Ein Hebeeinsatz, der sich auch nur einen Zoll von seiner angegebenen Position verschiebt, kann aus seiner erforderlichen Einbettungszone herausfallen und möglicherweise seine Nenntragfähigkeit verringern 20–40 % abhängig von Randabstandseffekten.
Typische Ankeranforderungen für Hebeeinsätze: Die Ankerschenkel des Einsatzes werden mit Achter- oder Wickelbindern – nicht mit Schnappbindern – an angrenzenden Bewehrungsstäben befestigt. Hersteller von Einsätzen stellen in der Regel Installationsanleitungen zur Verfügung, in denen die Mindestanzahl der Verbindungspunkte angegeben ist. Diese sollten strikt befolgt werden.
Eingebettete Platten und Verbindungshardware
Stahlplatten, Anschweißbolzen und in Fertigteile eingebettete Strukturwinkel erfordern Ankerstäbe, die direkt an den Plattenankern und im Bewehrungskorb befestigt werden. Das Verbindungsmuster muss steif genug sein, dass sich die Platte während der Vibration nicht dreht. Platten, die größer als 6 Zoll im Quadrat sind, sollten an mindestens vier Punkten befestigt werden, mit Achterbindungen an jedem Eckbolzen.
Mechanische Bewehrungskupplungen
Mechanische Bewehrungskupplungen – die an Baufugen verwendet werden, um Stäbe Ende an Ende zu verbinden – sind eine spezielle Kategorie von Fertigbetonzubehör, das direkt mit dem Verbindungsvorgang interagiert. Wenn Kupplungen installiert werden, müssen die Stangen auf jeder Seite der Verbindung unabhängig voneinander am Käfig befestigt werden, bevor die Kupplung eingeschraubt oder gestaucht wird. Nach ASTM A1034 zertifizierte Kupplungen müssen 125 % der angegebenen Streckgrenze der verbundenen Stange erreichen unter Spannung – sie sind echte Strukturelemente, nicht nur Positionshalter.
Betondeckung und -inspektion: Die Zahlen, auf die es ankommt
Die Betonüberdeckung – der Abstand von der nächstgelegenen Staboberfläche zur äußeren Betonfläche – ist der wichtigste Schutz gegen Bewehrungskorrosion. Das Erreichen der angegebenen Überdeckung hängt ausschließlich von korrekt positionierten Barstühlen und einem gut befestigten Bewehrungskorb ab, der sich unter den Kräften beim Einbringen des Betons nicht durchbiegt.
| Mitgliedstyp | Belichtungsbedingung | Min. Abdeckung (ACI 318) |
| Platte, Wand, Balken | Nicht der Witterung ausgesetzt | 3/4 Zoll (19 mm) |
| Balken, Säule | Nicht der Witterung ausgesetzt | 1,5 Zoll (38 mm) |
| Platte, Wand, Balken | Witterungseinflüssen ausgesetzt (Nr. 5 und kleiner) | 1,5 Zoll (38 mm) |
| Platte, Wand, Balken | Witterungseinflüssen ausgesetzt (Nr. 6 und größer) | 2 Zoll (50 mm) |
| Balken, Säule | Der Witterung ausgesetzt | 2 Zoll (50 mm) |
| Fundament (an die Erde geworfen) | In Kontakt mit dem Boden | 3 Zoll (76 mm) |
Tabelle 2: Mindestanforderungen an die Betondeckung gemäß ACI 318 für verschiedene Bauteil- und Expositionsbedingungen
Bei der Inspektion stellen die Qualitätsprüfer am häufigsten Mängel fest: unzureichende Abdeckung (Stäbe liegen auf der Form ohne Stühle) und fehlende Bänder, die ein Auseinanderspreizen der Stäbe ermöglichen. Branchendaten von Fertigteilunternehmen deuten darauf hin, dass bis zu 15 % der abgelehnten Platten Probleme mit der Abdeckung haben die direkt auf unzureichende Stuhlabstände oder unsachgemäße Käfigbindung zurückzuführen sind.
Eine praktische Prüfcheckliste für die Abbindung von Bewehrungsstahl:
- Der Stababstand stimmt mit den Zeichnungen innerhalb der Toleranz überein (typischerweise /- 1 Zoll für Platten, /- 3/8 Zoll für Balken)
- Stühle oder Abstandshalter sind in den in den Verlegezeichnungen angegebenen Abständen vorhanden (normalerweise alle 4 Fuß bei Platten).
- Alle Überlappungsverbindungslängen sind korrekt und im gesamten Überlappungsbereich vollständig gebunden
- Die Enden des Kabelbinders sind nach innen gebogen und ragen nicht zur Oberfläche hervor
- Alle eingebetteten Zubehörteile (Einsätze, Platten, Hülsen) werden an den angegebenen Mindestbefestigungspunkten am Käfig befestigt
- Keine losen Verbindungen – jede verbundene Kreuzung hält einem Handdrucktest stand
Bindung von Bewehrungsstahl in der Fertigteilproduktion: Prozess- und Qualitätskontrolle
Die Herstellung von Betonfertigteilen unterscheidet sich von der Ortbetonkonstruktion in mehreren wichtigen Punkten, die sich auf die Art und Weise auswirken, wie die Bewehrungsstahlbindung gehandhabt wird. In einem Fertigteilwerk werden Käfige auf speziellen Vorrichtungstischen oder horizontalen Betten hergestellt und dann zum Gießen in Formen gehoben. Der Käfigherstellungsprozess ist stark systematisiert und die meisten Werke verwenden Standardarbeitsanweisungen (SOPs), in denen Verbindungsmuster, Drahtstärken und die Platzierung von Zubehörteilen detailliert festgelegt sind.
Vorrichtungsbasierte Käfigherstellung
Spanntische aus Stahl mit verstellbaren Stiftanschlägen ermöglichen es den Arbeitern, Bewehrungskäfige auf präzise Abmessungen zu positionieren und zu binden, bevor sie sie in Formen heben. Die Vorrichtung stellt sicher, dass der Stababstand und die Gesamtabmessungen des Käfigs korrekt sind, bevor ein Draht angebracht wird. In einem gut betriebenen Fertigteilwerk kann die Käfigherstellung auf einer Vorrichtung den maßlichen Ausschuss um 60–70 % reduzieren. im Vergleich zum Einbinden in das Formular selbst.
Nachdem der Käfig an der Vorrichtung festgebunden ist, wird das Zubehör angebracht: Barstühle werden an den unteren Stangen befestigt, Hebeeinsätze werden an den angegebenen Stellen verkabelt und alle eingebetteten Hardware werden befestigt. Der fertige Käfig wird dann als Einheit angehoben und in die Form eingesetzt, wo vor dem Gießen Randabstandshalter und zusätzliches Zubehör hinzugefügt werden können.
Dokumentation und Rückverfolgbarkeit
Hersteller hochwertiger Fertigteile führen eine Dokumentation, die jede Käfigbaugruppe auf die Platzierungszeichnungen, die Stabliste und die Arbeiter zurückführt, die sie hergestellt haben. Dies ist nicht nur eine bewährte Vorgehensweise, sondern wird auch durch Standards wie PCI MNL-116 (Handbuch zur Qualitätskontrolle für Anlagen und Produktion von strukturellen Fertigbetonprodukten) und durch viele Projektspezifikationen für Brücken- und Gebäudekomponenten gefordert.
Wenn eine Nichtkonformität festgestellt wird – beispielsweise ein fehlender Anker an einem Hebeeinsatz oder eine nicht richtig positionierte Ankerplatte – ermöglicht die Rückverfolgbarkeit der Dokumentation dem Hersteller, die Grundursache zu untersuchen und den Prozess in Zukunft zu korrigieren. Ohne sie tritt der gleiche Fehler erneut auf.
Bindungshäufigkeit in Hochleistungsfertigteilen
Nicht jede Kreuzung in einem Mattenkäfig muss gebunden werden. Die meisten Spezifikationen und das CRSI-Handbuch (Concrete Reinforcing Steel Institute) zum Platzieren von Bewehrungsstäben ermöglichen das Anbinden abwechselnder Kreuzungen in Flachgitterkäfigen, vorausgesetzt, dass die Kreuzungen in keiner Richtung mehr als 18 Zoll voneinander entfernt sind. In der Praxis, Bindung aller Umfangskreuzungen und aller anderen Innenkreuzungen produziert einen Käfig, der seine Geometrie beibehält, ohne dass die Arbeitskosten für das Binden jeder einzelnen Kreuzung anfallen.
Wo sich diese Regel ändert: Alle Kreuzungen innerhalb von 24 Zoll von einer Arbeitsfuge, alle Kreuzungen innerhalb der Einbettungszone eines Hebeeinsatzes oder einer Ankerplatte und alle Kreuzungen an Überlappungsverbindungen müssen vollständig und ohne Überspringen verbunden werden.
Häufige Fehler beim Binden von Bewehrungsstahl und wie man sie vermeidet
Jahrelange Feldbeobachtungen und Qualitätsprüfungsdaten von Fertigteil- und Ortbetonbauten zeigen durchweg die gleiche Fehlergruppe. Sie zu erkennen ist der erste Schritt zu ihrer Beseitigung.
Große Käfige unterbinden
Bei großen Käfigen – beispielsweise einem 40-Fuß-Brückenträgerkorb mit Hunderten von Kreuzungen – überspringen Arbeiter manchmal Schwellen, um Zeit zu sparen. Das Ergebnis ist ein Käfig, der auf der Vorrichtung stabil erscheint, sich jedoch beim Anheben mit dem Kran ausdehnt oder sich bei Betonvibrationen verschiebt. Jede Stabbewegung während des Betoneinbaus ist dauerhaft ; Der Beton fixiert die Stange überall dort, wo sie sich setzt, wenn sie steif wird. Bei der Lösung handelt es sich um einen Bindungshäufigkeitsstandard, der von einem Vorarbeiter oder QC-Inspektor durchgesetzt wird und nicht dem Ermessen des Einzelnen unterliegt.
Abstehende Drahtenden
Ein nach links gerichteter Drallschwanz, der nach außen in Richtung einer Schalungsfläche zeigt, kann während der Vibration bis auf 1/4 Zoll an die Betonoberfläche heranwandern. Sobald der Beton aushärtet, rostet der Schwanz und hinterlässt innerhalb der ersten paar Frost-Tau-Zyklen Flecken auf der Oberfläche. Bei architektonischen Fertigteilen handelt es sich um einen Verarbeitungsfehler. Bei strukturellen Fertigteilen weist dies auf eine schlechte Qualitätskontrolle hin. Jedes Drahtende muss nach innen gebogen werden – das dauert eine zusätzliche Sekunde und beseitigt das Problem vollständig.
Falsche Stuhlhöhen
Die Verwendung einer falschen Barstuhlhöhe kommt besonders häufig vor, wenn im selben Bereich mehrere Fertigteile mit unterschiedlichen Anforderungen an die Abdeckung hergestellt werden. Die einfachste vorbeugende Maßnahme besteht darin, Stühle nach Höhe sortiert in deutlich gekennzeichneten Behältern zu lagern und die Stuhlhöhe anhand der Aufstellungszeichnung zu überprüfen, bevor mit der Fertigung begonnen wird. Eine Fehlinterpretation von 3/4-Zoll-Stühlen im Vergleich zu 1,5-Zoll-Stühlen fällt bei einem kurzen Rundgang optisch nicht auf; es zeigt sich nur bei einer physikalischen Messung.
Unzureichende Verbindungen an Zubehörstandorten
Wie bereits erwähnt, müssen Hebeeinsätze und eingebettete Platten mit Achter- oder Wickelbindern und nicht mit Schnappbindern befestigt werden. Ein Schnappbinder am Ankerbein eines Hebeeinsatzes kann sich unter den Kräften des Betoneinbaus drehen. Wenn der Beton aushärtet, kann der Einsatz eher abgewinkelt als vertikal sein, was seine effektive Tragfähigkeit verringert und möglicherweise dazu führt, dass die Gewindeverbindung für die Hebevorrichtungen blockiert oder sich verdreht.
Ignorieren der Kompatibilität der Stangenbeschichtung
Mit Epoxidharz beschichtete Bewehrungsstäbe erfordern einen kompatiblen Verbindungsdraht, um galvanische Korrosion an der Kontaktstelle zu verhindern. Schwarzer, geglühter Draht, der an einer mit Epoxidharz beschichteten Stange befestigt ist, erzeugt an jeder Kerbe oder jedem Kontaktpunkt in der Beschichtung eine kleine galvanische Zelle. Verwenden Sie epoxidbeschichteten oder verzinkten Verbindungsdraht mit epoxidbeschichtetem Bewehrungsstab , wie in ASTM A775 und verwandten Standards angegeben. Dieses Detail wird in der Praxis oft übersehen, ist jedoch in den Spezifikationen für Brücken und Schiffskonstruktionen ausdrücklich erforderlich.
Auswahl von Fertigbetonzubehör für langfristige Leistung
Die Auswahl des Betonfertigteilzubehörs – von Barstühlen bis hin zu Hebesystemen – hat einen direkten Einfluss darauf, wie lange eine Fertigteilkonstruktion ohne Wartung funktioniert. Zubehörteile, die nach jahrelangem Einsatz korrodieren, sich unter Last verformen oder hinsichtlich ihrer Abmessungen versagen, können die strukturelle Integrität ansonsten gut gebauter Bauteile gefährden.
Materialauswahl für Barstühle und Abstandshalter
Barstühle aus Kunststoff (Polypropylen oder hochdichtes Polyethylen) sind der Standard für die meisten vorgefertigten und vor Ort gegossenen Arbeiten. Sie sind chemisch inert, korrodieren nicht und sind bei den bei der Betonaushärtung auftretenden Temperaturen formstabil. Das relevante Problem bei Kunststoffstühlen ist die Punktlastleistung unter schweren Bewehrungsstäben: Stäbe Nr. 11 und größer oder gebündelte Stabgruppen können bei dünnwandigen Kunststoffstühlen zu Rissen führen wenn der Stuhlabstand zu groß ist. Verwenden Sie Schwerlaststühle, die für die erwartete Belastung ausgelegt sind, oder wechseln Sie bei Anwendungen mit großen Bars zu Stahldrahtstühlen.
Stahldraht-Stabstühle sind für schwere Käfige geeignet und können sich ohne Durchbiegung über eine größere Spannweite erstrecken. Sie müssen jedoch entweder mit Epoxidharz beschichtet sein oder mit einer Mindestüberdeckung von 1,5 Zoll über der Form positioniert werden – blanke Stahlstühle auf einer Formfläche hinterlassen innerhalb weniger Jahre einen Rostfleck auf der Betonoberfläche.
Tragfähigkeiten und Sicherheitsfaktoren für Hebeeinsätze
Hebeeinsätze müssen auf der Grundlage des Gewichts des Fertigteils, der Anzahl der Aufnahmepunkte, des Winkels der Hebeschlingen und des dynamischen Belastungsfaktors beim Aufnahme- und Schwenkvorgang ausgewählt werden. Die meisten Hersteller von Hebeeinsätzen verlangen eine Mindestsicherheitsfaktor von 4:1 unter statischen Belastungsbedingungen , mit dynamischen Faktoren von 2–3 zur Berücksichtigung von Kranstoßbelastungen.
Das Zusammenspiel zwischen Hebeeinsätzen und dem Bewehrungskorb ist entscheidend. Ein Einsatz, der nicht richtig an angrenzenden Stäben befestigt ist, entwickelt nicht seine volle Einbettungsfestigkeit – die Ausbrechfähigkeit des Betonkegels hängt davon ab, dass der Einsatz in seiner vorgesehenen Position mit ausreichendem Randabstand und ausreichender Einbettungstiefe gehalten wird. Überprüfen Sie immer die Installationsanweisungen des Herstellers hinsichtlich der Mindestabstände zu Kanten und anderen Einsätzen und überprüfen Sie diese anhand der Platzierungszeichnungen, bevor mit der Fertigung begonnen wird.

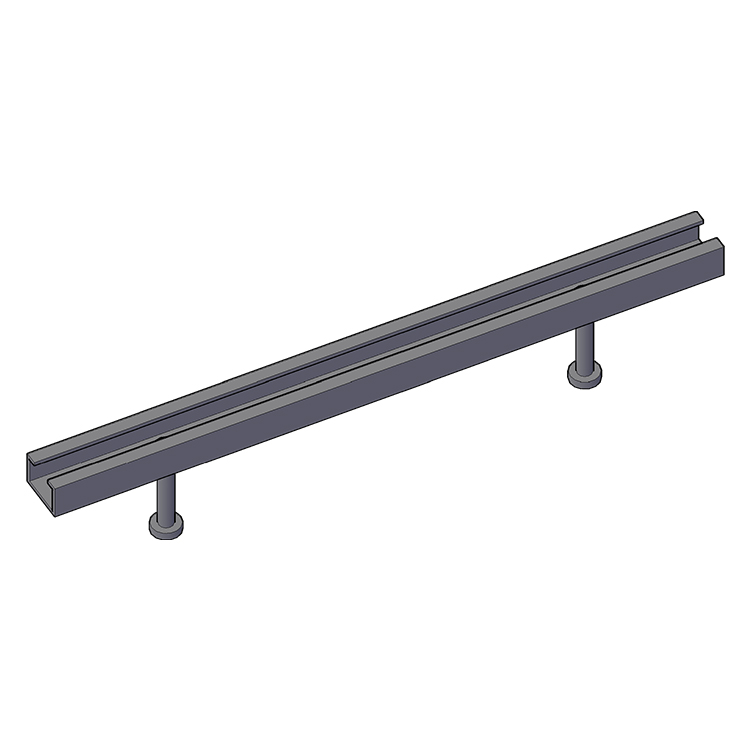

Eingebettete Verbindungshardware
In Fertigteile eingebettete Schweißplatten, Ständerschienen und Konstruktionswinkel dienen als Verbindungspunkte für vor Ort errichteten Baustahl, Verkleidungssysteme oder angrenzende Fertigteile. Ihre Anforderungen an die Positionsgenauigkeit sind streng – die Montagetoleranzen vor Ort für Baustahlverbindungen betragen typischerweise 1/4 Zoll im Grundriss und in der Höhe, was bedeutet, dass die eingebettete Platte innerhalb dieser Toleranz landen muss, nachdem alle Herstellungs- und Montagetoleranzen berücksichtigt wurden. Durch die ordnungsgemäße Befestigung der Ankerbolzen oder Ankerbeine eingebetteter Platten am Bewehrungskorb und die sorgfältige Platzierung des Käfigs auf kalibrierten Stühlen wird diese Toleranz eingehalten.
Zusammenfassung: Best Practices zum Binden von Bewehrungsstahl bei Fertigteil- und Ortbetonarbeiten
Die Grundlagen des Anbindens von Bewehrungsstahl sind nicht kompliziert, erfordern jedoch bei jedem Schritt der Käfigherstellung und -platzierung konsequente Aufmerksamkeit. Hier sind die wichtigsten Erkenntnisse:
- Benutzen 16 bis 16,5 AWG geglühter schwarzer Draht für Standardarbeiten; Passen Sie den Drahttyp an die Bewehrungsbeschichtung an (verzinkter Draht oder Epoxiddraht mit beschichteten Stäben).
- Bringen Sie Sattel- oder Achterbinder an Stellen an, an denen viel Bewegung herrscht – Säulenkäfigreifen, Konstruktionsverbindungen, Überlappungsverbindungen und eingebettete Ankerpunkte für Zubehör
- Biegen Sie alle Drahtenden nach dem Verdrehen nach innen, um eine Wanderung zur Betonoberfläche zu verhindern
- Benutzen the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
- Binden Sie alle zusammen Zubehör aus Fertigbeton (Einsätze, Platten, Hülsen) an den vom Hersteller angegebenen Mindestbindungspunkten mit Achter- oder Wickelbindern
- Erwägen Sie batteriebetriebene automatische Bindewerkzeuge für Arbeiten mit hohem Arbeitsvolumen – die Produktivitäts- und Konsistenzsteigerungen sind erheblich
- Überprüfen Sie die Käfige vor der Platzierung anhand einer schriftlichen Checkliste – Abdeckung, Abstand, Spleißlängen, Zubehörpositionen und Kabelbinderenden
- Fertigen Sie in der Fertigteilproduktion auf Vorrichtungstischen und führen Sie eine Dokumentation, die die Rückverfolgbarkeits- und Qualitätsprüfungsanforderungen unterstützt
Ein gut befestigter Käfig ist in der fertigen Struktur unsichtbar – und das ist genau so, wie er sein sollte. Das Ziel ist Beton, der genau wie geplant funktioniert, mit Bewehrung, die genau dort bleibt, wo sie platziert wurde, und zwar über die gesamte Lebensdauer der Struktur.
