Beton mit abgeschrägten Kanten: Techniken, Werkzeuge und magnetische Fasenstreifen

Was ist Beton mit abgeschrägten Kanten und warum ist er wichtig?

Beton mit abgeschrägten Kanten bezieht sich auf Betonelemente – Wände, Säulen, Platten, Balken und Fertigteilplatten –, bei denen die scharfe 90-Grad-Ecke durch eine abgewinkelte oder abgeschrägte Fläche ersetzt wurde, die normalerweise im 45-Grad-Winkel geschnitten ist. Das Ergebnis ist eine saubere diagonale Fläche, die über die gesamte Kantenlänge verläuft. Das ist nicht rein kosmetischer Natur. Eine abgeschrägte Kante reduziert die Spannungskonzentration an Ecken im Vergleich zu quadratischen Kanten um bis zu 30 % Dies bedeutet weniger Absplitterungen, Risse und abgeplatzte Ecken über die gesamte Lebensdauer der Struktur.

Über die strukturelle Leistung hinaus erfüllen abgeschrägte Kanten eine wichtige Sicherheitsfunktion. Freiliegende quadratische Betonecken sind bekannt dafür, Schnitte und Abschürfungen zu verursachen – eine echte Gefahr in Lagerhäusern, Parkhäusern, öffentlichen Gebäuden und Infrastrukturprojekten. Eine abgeschrägte Ecke verringert dieses Risiko sofort. Bei architektonischen Arbeiten entstehen durch die abgewinkelte Laibung auch Schattenlinien, die einer ansonsten flachen Oberfläche visuelle Tiefe und Raffinesse verleihen.

Die gebräuchlichste Fasengröße im allgemeinen Bauwesen ist a 20 mm × 20 mm (¾ Zoll) 45-Grad-Fase , obwohl Architekturprojekte häufig 10-mm-, 15-mm-, 25-mm- oder benutzerdefinierte Profile verwenden. Hersteller von Betonfertigteilen geben oft tiefere Fasen an – 30 mm oder 40 mm –, um eine stärkere visuelle Verbindung zwischen den Platten zu schaffen.

Wie abgeschrägte Kanten in Beton entstehen

Es gibt zwei grundsätzliche Vorgehensweisen zum Erzeugen einer abgeschrägten Kante auf Beton: die Formung der Abschrägung vor dem Betonieren mithilfe von in der Schalung angebrachten Abschrägungsstreifen oder das Schneiden und Schleifen der Abschrägung nach dem Aushärten des Betons. Das Pre-Pour-Forming ist im professionellen Bauwesen bei weitem die gebräuchlichste und kostengünstigste Methode.

Fasenstreifen vorgießen

Fasenstreifen – auch Faseneinsätze oder Kanteneinsätze genannt – sind Materialstücke mit dreieckigem Profil, die vor dem Betonieren an Ecken in der Schalung befestigt werden. Wenn die Formen abgezogen werden, wird der Streifen abgezogen, um eine perfekt abgeschrägte Kante freizulegen. Diese Methode erfordert keine sekundären Arbeitsgänge und verlängert den Umformprozess nur minimal.

Die drei häufigsten Materialien für Fasenstreifen sind Schaumstoff (Polyurethan oder Polyethylen), PVC/Kunststoff und Gummi. Jeder hat sein eigenes Leistungsprofil. Schaumstoffstreifen sind kostengünstig und flexibel, neigen jedoch dazu, beim Entfernen der Schalung zu reißen, sodass an der Betonoberfläche haftende Fragmente zurückbleiben, die von Hand herausgesucht werden müssen – ein zeitaufwändiger Fehlerkorrekturprozess. PVC-Streifen sind haltbarer, erfordern jedoch eine mechanische Befestigung mit Nägeln, Schrauben oder Klebstoff, was den Arbeitsaufwand erhöht und Befestigungslöcher in der Schalungsfläche hinterlässt.

Schneiden und Schleifen nach dem Gießen

Wenn an ausgehärtetem Beton, der nicht mit einem Fasenstreifen geformt wurde, eine Fase erforderlich ist, verwenden Auftragnehmer Winkelschleifer mit Diamantschleifscheiben oder Betonfräsen mit Fasenfräsern. Dieser Ansatz ist deutlich teurer – Gerätekosten, Arbeitszeit und Staubmanagement summieren sich. A Eine 15-Meter-Strecke einer abgeschrägten Kante, die beim Gießen entsteht, kostet etwa 60–70 % weniger als die entsprechende Kante, die durch Nachschleifen hergestellt wird . Nachgießverfahren sind in der Regel Renovierungsarbeiten oder der Korrektur von Formungsfehlern vorbehalten.

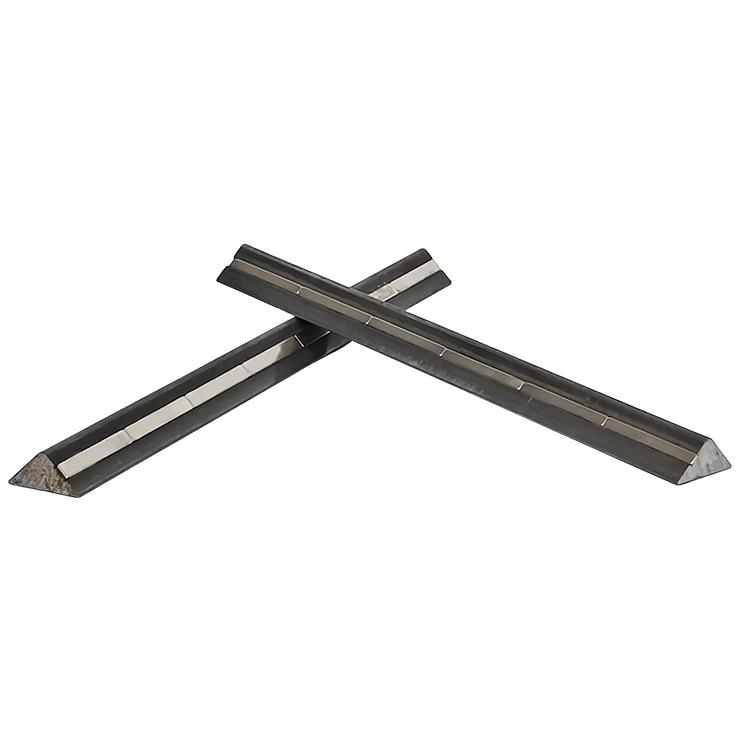

Magnetische Fase Leisten: Der Profistandard für Stahlschalungen

In der Betonfertigteilproduktion und bei Arbeiten vor Ort mit Stahlschalungen haben sich magnetische Fasenleisten als Befestigungslösung durchgesetzt. Ein magnetischer Fasenstreifen ist ein dreieckiger Faseneinsatz, an dessen Basis ein durchgehender Ferrit- oder Neodymmagnet eingebettet ist. Der Magnet hält den Streifen fest an der Stahlschalungsfläche, ohne dass Schrauben, Nägel, Klammern oder Klebstoff erforderlich sind. Die Positionierung dauert Sekunden. Die Neupositionierung erfolgt ebenso schnell.

Magnetische Fasenstreifen sind über Hunderte von Gusszyklen hinweg wiederverwendbar , was ihre höheren Stückkosten irrelevant macht, wenn sie pro Nutzung berechnet werden. Ein hochwertiger magnetischer Fasenstreifen aus PVC oder Gummi kostet drei- bis fünfmal mehr als ein Einweg-Schaumstoffstreifen, aber wenn er 300 Güsse übersteht – ein angemessener Wert für einen gut gepflegten Streifen – betragen die Kosten pro Guss nur einen Bruchteil der Einwegalternative.

Wie magnetische Fasenstreifen funktionieren

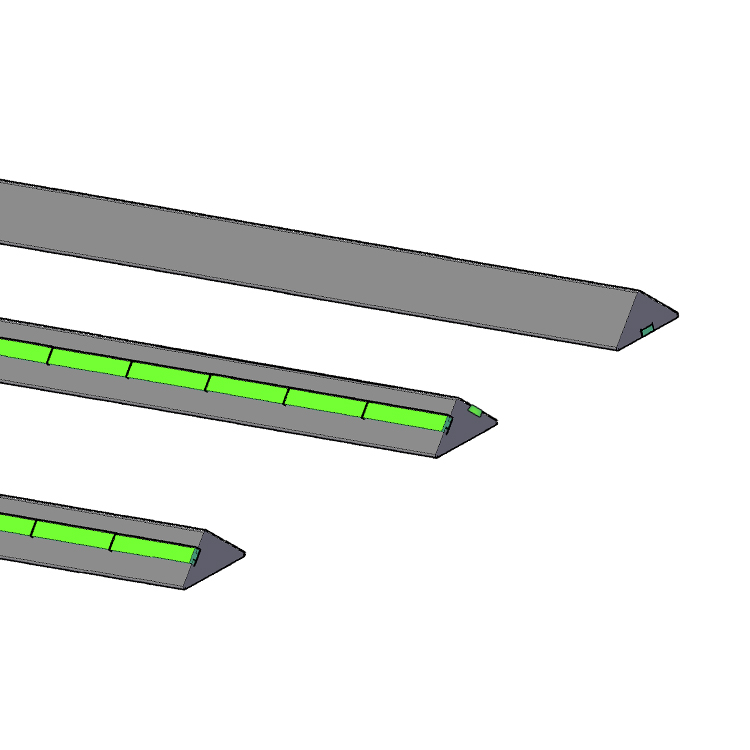

Der Körper eines magnetischen Fasenstreifens besteht normalerweise aus Hart-PVC, flexiblem Gummi oder einer Kombination aus beidem. Das dreieckige Profil sitzt in der Ecke der Stahlform und die flache Grundfläche berührt die Stahloberfläche. Eingebettete Magnete – normalerweise in Abständen von 50 mm bis 150 mm entlang des Streifens angeordnet – erzeugen eine Haltekraft, die sowohl einer seitlichen Verschiebung während der Betonvibration als auch einer vertikalen Bewegung während des Gießens standhält. Die meisten Hersteller produzieren Streifen in Standardlängen von 1000 mm, 1500 mm und 2000 mm , mit stumpf zusammengefügten Gelenken für längere Läufe.

Die Magnetspezifikation ist wichtig. Ferritmagnete sind kostengünstig und funktionieren gut in Standardproduktionsumgebungen. Neodym-Magnete (seltene Erden) sorgen für einen deutlich stärkeren Halt – wichtig, wenn der Fasenstreifen auf vertikalen oder über Kopf liegenden Schalungsflächen positioniert wird oder wenn Beton mit hochenergetischen Innenrüttlern eingebracht wird, die einen erheblichen seitlichen Druck auf Schalungseinsätze erzeugen.

Qualität der Oberflächenbeschaffenheit

Einer der klarsten Vorteile magnetischer Fasenstreifen gegenüber Schaumstoffäquivalenten ist die Qualität der Oberflächenbeschaffenheit. Schaum nimmt Feuchtigkeit auf und kann auf der abgeschrägten Fläche eine raue, poröse Struktur hinterlassen. Magnetstreifen aus PVC und Gummi erzeugen eine dichte, glatte Oberfläche auf der Fase, die der Oberflächenqualität der angrenzenden Formfläche entspricht oder diese übertrifft. Für Architekturbeton, bei dem Oberflächenfehler nicht akzeptabel sind, ist diese Unterscheidung entscheidend.

Vergleich der Fasenstreifentypen: Ein praktischer Überblick

Die Auswahl des richtigen Fasenstreifens hängt vom Schalungstyp, dem Projektumfang, den erforderlichen Wiederverwendungszyklen und den Endspezifikationen ab. Die folgende Tabelle fasst die wichtigsten Kompromisse zusammen.

Standard-Fasengrößen und deren Verwendung

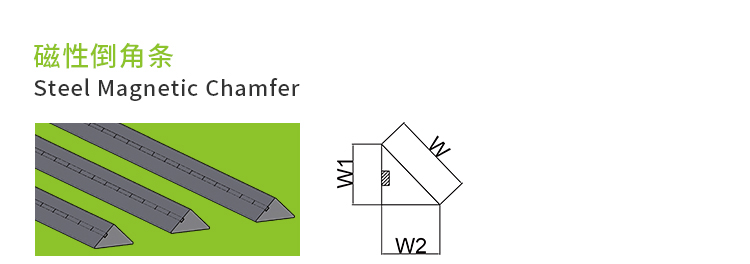

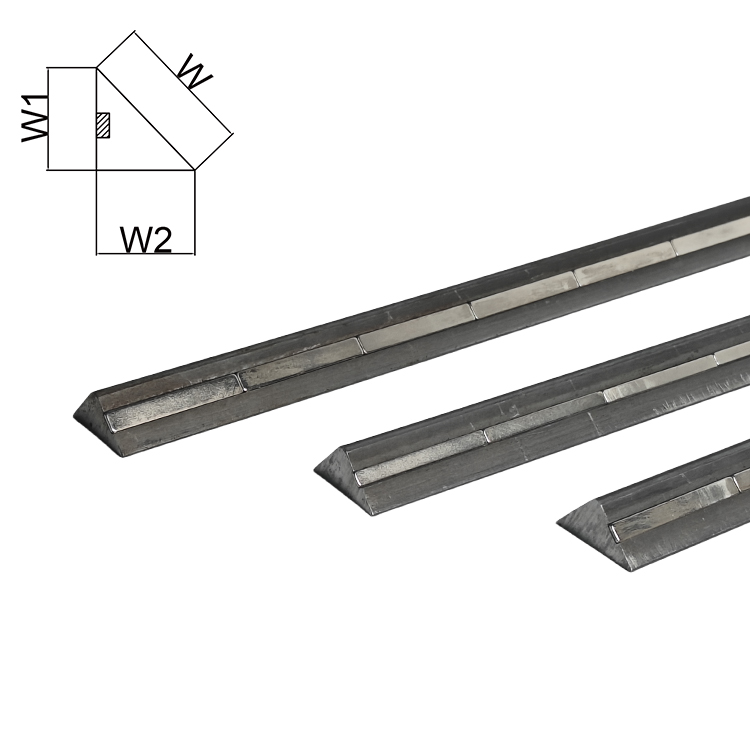

Fasenmaße werden als Schenkellänge des rechtwinkligen Dreiecksquerschnitts angegeben. Eine „20-mm-Fase“ bedeutet, dass beide Schenkel des Dreiecks 20 mm dick sind, wodurch eine diagonale Fläche von 28 mm bei 45 Grad entsteht. So wird die Größenauswahl normalerweise dem Anwendungstyp zugeordnet:

• 10 mm × 10 mm: Leichte Arbeiten im Wohnbereich, Innenecken an Wänden und Säulen, bei denen eine minimale Fuge gewünscht ist. Wird häufig im Wohnungsbau verwendet, um das Risiko von Absplitterungen zu verringern, ohne dass eine sichtbare optische Fase vorhanden ist.
• 15 mm × 15 mm: Allgemeiner kommerzieller Baustandard für Säulen, Balken und Wandkanten in Büro- und Einzelhandelsprojekten. Bringt Sichtbarkeit und Praktikabilität in Einklang.
• 20 mm × 20 mm: Die am häufigsten verwendete Größe für Zivil- und Konstruktionsbeton. Wird auf Brückenwiderlagern, Stützmauern, Industrieböden und Fertigteilen angewendet. Die Eine Fase von 20 mm ist die standardmäßig angegebene Größe in den meisten nationalen Betonvorschriften wenn keine bestimmte Größe angegeben ist.
• 25 mm × 25 mm: Infrastrukturarbeiten, einschließlich Tunnel, Unterführungen und schwere zivile Arbeiten, bei denen Kanten einer Stoßbelastung durch Fahrzeuge oder Maschinen ausgesetzt sind.
• 30 mm × 30 mm und mehr: Architektonische Fertigteilfassaden, freiliegende Zuschlagstoffplatten und charakteristische Strukturelemente, bei denen die Schattenlinie ein bewusstes Designmerkmal ist. Wird auch in aggressiven Umgebungen (Seefahrt, chemische Belastung) verwendet, wo eine größere Fase die Ecke aus der Zone maximaler Beschädigung verschiebt.

Es gibt auch nicht standardmäßige Profile. Einige Fertigteilhersteller verwenden eine Fase im Verhältnis 1:2 oder 1:3 (eine flache Abschrägung statt 45 Grad), um einen anderen Schattenlinieneffekt zu erzeugen. Magnetische Fasenstreifen sind in diesen kundenspezifischen Profilen von Spezialschalungslieferanten erhältlich, es gelten jedoch Lieferzeiten und Mindestbestellmengen.

Fasenleisten richtig anbringen: Häufige Fehler und wie man sie vermeidet

Der unsachgemäße Einbau von Fasenstreifen ist eine der Hauptursachen für Kantenfehler in Formbeton. Die daraus resultierenden Reparaturen – Schleifen, Ausbessern, Epoxidspachteln – kosten viel mehr Zeit und Material, als die Installation überhaupt erst richtig zu machen. Im Folgenden sind die häufigsten Fehler aufgeführt, die vor Ort auftreten.

Lücke zwischen Streifen und Formfläche

Selbst ein Spalt von 1–2 mm zwischen der Basis des Fasenstreifens und der Formfläche ermöglicht, dass beim Rütteln Zementleim darunter austritt. Das Ergebnis ist ein Grat aus ausgehärteter Paste entlang der Kante der Fase, der abgeschlagen werden muss – und dabei den frischen Beton beschädigt. Bei magnetischen Fasenstreifen wird dieser Spalt typischerweise durch einen Magneten verursacht, der seine Haltekraft verloren hat, oder durch Fremdkörper zwischen dem Streifen und der Stahlform. Reinigen Sie die Formfläche mit einer Drahtbürste, bevor Sie Streifen anbringen, und prüfen Sie, ob jeder Abschnitt fest und ohne Wackeln am Stahl einrastet.

Falsch ausgerichtete Verbindungen zwischen Streifenabschnitten

Wenn zwei Fasenstreifenabschnitte aneinanderstoßen, erzeugt jeder Versatz – sogar 0,5 mm – eine sichtbare Stufe in der fertigen Fasenkante. Bei magnetischen Fasenstreifen ist das Aneinanderstoßen der Enden einfach, da die Magnete ihre Position ohne Drift halten. Bei genagelten PVC-Streifen erfordert die Fugenausrichtung mehr Sorgfalt. Verwenden Sie beim Positionieren der Abschnitte eine gerade Kante und kleben Sie vor dem Gießen ein kleines Stück Klebeband über die Fuge, um ein Eindringen der Paste zu verhindern.

Unzureichendes Trennmittel

Fasenstreifen – insbesondere aus PVC und Gummi – müssen vor jedem Guss mit Formentrennöl bestrichen werden. Das Überspringen dieses Schritts bedeutet, dass sich der Streifen mit der Betonoberfläche verbindet und beim Abziehen Teile der Fasenfläche abreißt. Tragen Sie mit einem Pinsel oder einer Rolle, nicht mit einer Spritzpistole, eine dünne, gleichmäßige Schicht Trennmittel auf die Oberfläche des Fasenstreifens auf — Bei der Sprühanwendung werden Innenecken häufig verfehlt und auf horizontalen Flächen Pfützen zurückgelassen, die zu Oberflächenfehlern führen.

Streifenverschiebung während der Vibration

Interne Betonrüttler erzeugen einen erheblichen seitlichen Druck auf alles in der Schalung. Schaumstoffstreifen, die nur durch Klebstoff gehalten werden, können sich bei Vibrationen um mehrere Millimeter bewegen und eine wellige oder falsch ausgerichtete Fase erzeugen. Magnetische Fasenstreifen widerstehen dieser Verschiebung wirksam, wenn die Magnethaltekraft auf die Formausrichtung und die Vibrationsleistung abgestimmt ist. Für hochfrequente Vibrationen (über 12.000 U/min) sind Neodym-Magnetstreifen gegenüber Ferrit-Magnetstreifen vorzuziehen, da diese an vertikalen Flächen möglicherweise keine ausreichende Haltekraft bieten.

Anwendungen in der Betonfertigteilherstellung

In der Betonfertigteilproduktion werden magnetische Fasenstreifen am häufigsten eingesetzt. In Fertigteilwerken werden in der Regel Stahlpaletten- oder Tischformen eingesetzt, die mehrmals täglich neu konfiguriert werden. In dieser Umgebung wirken sich die Geschwindigkeit und einfache Neupositionierung magnetischer Fasenstreifen direkt auf den Produktionsdurchsatz aus. Ein Team, das zuvor 20 Minuten damit verbracht hat, Schaumstoff-Fasenstreifen pro Form festzunageln, kann magnetische Fasenstreifen für dieselbe Form in weniger als 5 Minuten platzieren und positionieren.

Zu den vorgefertigten Elementen, die regelmäßig abgeschrägte Kanten aufweisen, gehören:

• Säulen und Säulenfüße für mehrgeschossige Bauten
• Wandpaneele für Wohn-, Gewerbe- und Industriegebäude
• Treppenwangen und einzelne Treppenstufen
• Brückenträger (I-Träger, U-Träger, Hohlkastenträger)
• Tunnelauskleidungssegmente, bei denen abgeschrägte Kanten die Ringmontage und den Sitz der Dichtung erleichtern
• Stützmauerblöcke und Lärmschutzplatten
• Architekturverkleidungsplatten, bei denen die Schattenlinie ein Gestaltungselement ist

Speziell bei der Herstellung von Tunnelsegmenten erfüllen abgeschrägte Kanten einen strukturellen Zweck, der über die Ästhetik hinausgeht. Durch die Fase entsteht eine vertiefte Nut, wenn zwei Segmente nebeneinander platziert werden. Diese Nut kann mit Dichtungsmasse oder Fugenmörtel gefüllt werden, um eine sekundäre Wasserdichtung zu gewährleisten. Die meisten Tunnelsegmentspezifikationen erfordern eine Fase von mindestens 20 mm × 20 mm an allen Längs- und Umfangsverbindungen aus genau diesem Grund.

Abgeschrägte Kanten und Betonhaltbarkeit

Das Haltbarkeitsargument für abgeschrägte Kanten wird durch praktische Beobachtungen und Materialwissenschaften gut gestützt. Scharfe 90-Grad-Betonecken sind von Natur aus gefährdet, da der Beton am Scheitelpunkt der Ecke nur auf zwei statt auf drei Flächen gestützt wird. Bei Einwirkung von Stößen, Temperaturwechseln oder Bewehrungskorrosion neigt diese schlecht unterstützte Ecke dazu, zuerst abzuplatzen.

Der Temperaturwechsel ist an exponierten Ecken besonders aggressiv. Beton dehnt sich bei Temperaturänderungen aus und zieht sich zusammen. Die Ecke ist der Punkt, an dem zwei Oberflächen im maximalen Expositionswinkel aufeinandertreffen, wodurch eine bidirektionale thermische Spannung entsteht. Bei jahrelanger Lagerung im Freien führt diese zyklische Belastung zu Mikrorissen, die zu sichtbaren Abplatzungen führen. Studien an Parkhaussäulen zeigen, dass abgeschrägte Kanten das Auftreten von Abplatzungen an den Ecken über einen Zeitraum von 20 Jahren um 40–60 % reduzieren im Vergleich zu gleichwertigen scharfkantigen Säulen in derselben Umgebung.

Bei Stahlbeton ist die Überdeckungstiefe an einer scharfen Ecke geometrisch geringer als die senkrecht zu einer ebenen Fläche gemessene Nennüberdeckung. Eine 30-mm-Überdeckung auf einer flachen Wandfläche kann sich an einer quadratischen Ecke, gemessen bis zum nächsten Bewehrungsstab, auf effektiv 21 mm reduzieren. Durch das Anfasen der Ecke wird die freiliegende Oberfläche physisch vom Bewehrungsstab wegbewegt und so eine wirksame Abdeckung wiederhergestellt. Aus diesem Grund fordern viele auf Dauerhaftigkeit ausgerichtete Betonvorschriften – einschließlich BS EN 13670 in Europa – ausdrücklich abgeschrägte Kanten an Strukturbeton in den Expositionsklassen XC3, XC4, XD2 und höher.

Auswahl des richtigen magnetischen Fasenstreifens für Ihr Projekt

Nicht alle magnetischen Fasenstreifen bieten die gleiche Leistung. Die folgenden Faktoren sollten die Spezifikationen und Kaufentscheidungen für vorgefertigte und vor Ort hergestellte Stahlschalungsanwendungen leiten.

Magnettyp und Haltekraft

Für den Horizontalguss (das Band liegt auf einem flachen Stahltisch) genügen in der Regel Ferritmagnete mit einer Haltekraft von 10–15 N pro Magnet. Für vertikale Formflächen oder für Formen, die mit hochenergetischen Vibrationen verwendet werden, sollten Neodym-Magnetfasenstreifen mit Haltekräften von 25–50 N pro Magnet angegeben werden. Einige Hersteller veröffentlichen Daten zur Abzugskraft pro Meter Band – eine nützliche Vergleichsmetrik. Suchen Sie nach einem Minimum 150 N pro Meter Streifen für vertikale Flächenanwendungen .

Gehäusematerial: PVC vs. Gummi

Magnetische Fasenstreifen aus PVC sind härter und formstabiler und eignen sich daher für Anwendungen, die eine sehr präzise Kantengeometrie erfordern – zum Beispiel für architektonische Fertigteile. Magnetische Fasenstreifen aus Gummi sind flexibler, sodass sie leichten Kurven oder unebenen Formflächen folgen können, ohne Lücken zu hinterlassen. Außerdem lässt sich Gummi beim Abziehen leichter von der Betonoberfläche lösen, wodurch das Risiko einer Oberflächenbeschädigung verringert wird. Bei der Massenproduktion bieten magnetische Fasenstreifen aus Gummi häufig eine längere Lebensdauer der Streifen, da ihre Flexibilität die Belastung der Magnet-Körper-Schnittstelle beim Entfernen der Form verringert.

Temperaturbeständigkeit

Fertigteilwerke nutzen häufig die Dampfhärtung, um die Festigkeitssteigerung zu beschleunigen. Die Stärke des Standard-Ferritmagneten wird durch die Dampfhärtungstemperaturen (typischerweise 50–70 °C) nicht wesentlich beeinflusst. Allerdings Neodym-Magnete beginnen ab etwa 80 °C ihre permanente Magnetisierung zu verlieren Dies bedeutet, dass sie für beschleunigte Aushärtungszyklen bei hohen Temperaturen ungeeignet sind, ohne dass der Hersteller eine für hohe Temperaturen geeignete Sorte bestätigt. Geben Sie diese Anforderung explizit an, wenn Sie magnetische Fasenstreifen für dampfgehärtete Fertigteile bestellen.

Eck- und Endstücke

Zu guten magnetischen Fasenstreifensystemen gehören speziell angefertigte Eckstücke – 90-Grad-Innen- und Außenecken –, die es ermöglichen, dass sich die Fase um Säulenecken legt, ohne dass unansehnliche Gehrungsverbindungen vor Ort geschnitten werden. Diese Eckstücke sollten als Teil des Systems spezifiziert werden und nicht aus abgeschnittenen Stücken hergestellt werden, da vor Ort geschnittene Verbindungen eine häufige Ursache für Pastenaustritt und Kantenfehler sind.

Beton mit abgeschrägten Kanten in architektonischen und gestalterischen Kontexten

Bei Architekturbeton – manchmal auch Sichtbeton oder Béton Brut genannt – ist die abgeschrägte Kante sowohl ein bewusstes ästhetisches als auch ein praktisches Hilfsmittel. Die durch einen Fasenstreifen erzeugte Schattenlinie gliedert die Oberfläche, definiert die Geometrie des Elements und verleiht Massenbetonformen eine raffinierte, handwerkliche Qualität, die glatten quadratischen Kanten fehlt.

Architekten, die in der Tradition des Sichtbetons arbeiten – von Le Corbusiers Unité d'Habitation bis hin zu zeitgenössischen Projekten von Tadao Ando – haben Fasenlinien verwendet, um zu steuern, wie das Licht auf Betonoberflächen wirkt. A Eine 25-mm-Fase erzeugt eine etwa 35 mm breite Schattenlinie unter Streiflichtverhältnissen, was ausreicht, um bei Tageslicht deutlich an einer Fassade zu erkennen. Eine 10-mm-Fase lässt sich wie eine feine Linie interpretieren, subtiler und für Innenflächen geeignet, bei denen die Lichtverhältnisse und Betrachtungsabstände unterschiedlich sind.

Bei architektonischen Fertigteilen ist die Konsistenz der Fasentiefe und -position über Hunderte oder Tausende identischer Paneele hinweg von entscheidender Bedeutung. Jede Abweichung in der Streifenposition führt zu einer sichtbaren Fehlausrichtung bei der Montage der Paneele. Magnetische Fasenstreifen ermöglichen eine schnelle und wiederholbare Positionierung anhand von Referenzmarkierungen auf der Stahlform und ermöglichen so eine Konsistenz im Produktionsmaßstab, die mit genagelten oder geklebten Streifen einfach nicht zuverlässig erreicht werden kann.

Einige Architekten schreiben farbige Fasenstreifen vor – typischerweise einen PVC-Körper mit integriertem Pigment –, um einen bewussten Farbkontrast an der Fase zu erzeugen. Dies ist eine ungewöhnliche, aber effektive Technik zur Schaffung einer starken visuellen Artikulation in großformatigen Fassaden. Standardmäßige magnetische Fasenstreifen sind in den Farben Grau, Schwarz und gelegentlich Weiß von großen Anbietern erhältlich, wobei kundenspezifische Farben auf Bestellung erhältlich sind.

Wartung und Wiederverwendung magnetischer Fasenstreifen

Um die maximale Lebensdauer magnetischer Fasenleisten zu erreichen, ist eine konsequente Wartungsroutine notwendig. Streifen, die zwischen den Güssen einfach in einen Behälter geworfen werden, sammeln Betonrückstände an, erleiden Magnetschäden und bilden Oberflächenkratzer, die sich auf die Betonoberfläche übertragen.

1. Nach dem Abziehen sofort reinigen. Betonrückstände auf der Streifenoberfläche lassen sich im frischen Zustand leicht entfernen und sind nach dem Aushärten äußerst schwierig. Verwenden Sie einen Kunststoffschaber – kein Metallwerkzeug, das das PVC- oder Gummigehäuse zerkratzt – und spülen Sie es mit Wasser ab.
2. Überprüfen Sie die Magnetanordnung. Führen Sie nach der Reinigung eine Stahlplatte über die Basis des Streifens. Jeder Abschnitt, der nicht festhält, weist auf einen defekten oder verschobenen Magneten hin. Einzelne Magnetausfälle können manchmal vom Lieferanten repariert werden; Streifen mit mehreren Magnetausfällen sollten ausgemustert werden.
3. Horizontal lagern. Das vertikale Stapeln der Streifen oder das Anlehnen an die Wand führt insbesondere bei PVC-Streifen zu langfristigen Verformungen. Flach in beschrifteten Regalen geordnet nach Profilgröße lagern.
4. Tragen Sie vor jedem Guss Trennmittel auf. Tragen Sie auch nach der Reinigung eine frische Schicht Trennmittel sowohl auf die dreieckige Seite des Bandes als auch auf die Basisfläche auf, die die Stahlform berührt. Dadurch wird sowohl die Bandoberfläche geschont als auch das Ausschalen erleichtert.
5. Nutzungszyklen protokollieren. In Fertigteilwerken mit hohem Volumen ermöglicht die Verfolgung der Anzahl der Güsse pro Streifensatz einen proaktiven Austausch, bevor die Oberflächenverschlechterung beginnt, die Qualität des fertigen Betons zu beeinträchtigen. Die meisten Hersteller empfehlen, die Streifen nach 80 % ihres Nennwiederverwendungszyklus auszutauschen anstatt auf sichtbare Misserfolge zu warten.

Kostenanalyse: Magnetische Fasenstreifen im Vergleich zu herkömmlichen Methoden

Ein realistischer Kostenvergleich muss die Materialkosten, die Arbeitszeit für den Ein- und Ausbau, die Häufigkeit des Streifenwechsels und alle zusätzlichen Kosten für die Reparatur von Mängeln berücksichtigen. Das folgende Beispiel verwendet eine hypothetische Fertigteilproduktionsanlage, in der 50 Stützenelemente pro Woche gegossen werden, wofür jeweils 12 laufende Meter 20-mm-Fasenstreifen erforderlich sind.

Die Zahlen oben machen das deutlich Die höheren Stückkosten der magnetischen Fasenstreifen werden vollständig durch Arbeitseinsparungen im ersten Produktionsjahr ausgeglichen . Die laufenden jährlichen Einsparungen durch reduzierten Arbeitsaufwand und Defektreparatur sind erheblich. Für eine Anlage, die 50 Elemente pro Woche produziert, kann die Umstellung von Schaumstoff auf magnetische Fasenstreifen realistischerweise über 15.000 US-Dollar pro Jahr an direkten Kosten einsparen – ohne Berücksichtigung der verbesserten Qualität und geringeren Ablehnungsraten beim Kunden.

Code- und Spezifikationsanforderungen für abgeschrägte Kanten

Abgeschrägte Kanten sind nicht immer optional. Mehrere weit verbreitete Vorschriften und Spezifikationen schreiben Fasenanforderungen für Konstruktionsbeton vor.

• ACI 301 (USA): Erfordert, dass alle freiliegenden Ecken des Formbetons eine Fase oder einen Radius erhalten, sofern nicht anders angegeben. Die standardmäßige Fasengröße, sofern nicht angegeben, beträgt ¾ Zoll (ca. 19 mm).
• BS EN 13670 (Europa): Legt Fasenanforderungen für Beton in den Expositionsklassen XC3 und höher fest, mit einer Fase von mindestens 15 mm an allen freiliegenden Strukturkanten in mittelschweren bis schweren Umgebungen.
• AS 3610 (Australien): Schalungsstandard, der Fasenstreifen oder gleichwertiges Material an allen Außenkantenecken erfordert, es sei denn, die Konstruktionszeichnungen erlauben ausdrücklich quadratische Kanten.
• ASSHTO LRFD Brückendesign (USA): Erfordert eine Fase von mindestens 25 mm an allen freiliegenden Kanten des Brückenbetons unter den Expositionsbedingungen XS und XD.
• CIRIA C660 / C766 (Großbritannien): Leitfäden für frühe thermische Rissbildung in Beton empfehlen abgeschrägte Kanten, um Spannungskonzentrationseffekte an Schalungsecken zu reduzieren – ein Faktor für die frühzeitige Entstehung thermischer Rissbildung.

Überprüfen Sie bei der Überprüfung der Projektspezifikationen sowohl die Strukturzeichnungen als auch die Projektspezifikationsabschnitte auf Formanforderungen. Es ist nicht ungewöhnlich, dass Fasenanforderungen in der Spezifikation auftauchen, aber nicht in den Zeichnungen bemaßt werden, so dass der Auftragnehmer die beabsichtigte Größe mit dem Konstrukteur bestätigen muss, bevor er Formungsmaterialien bestellt.
