Hebesystem für Betonfertigteile

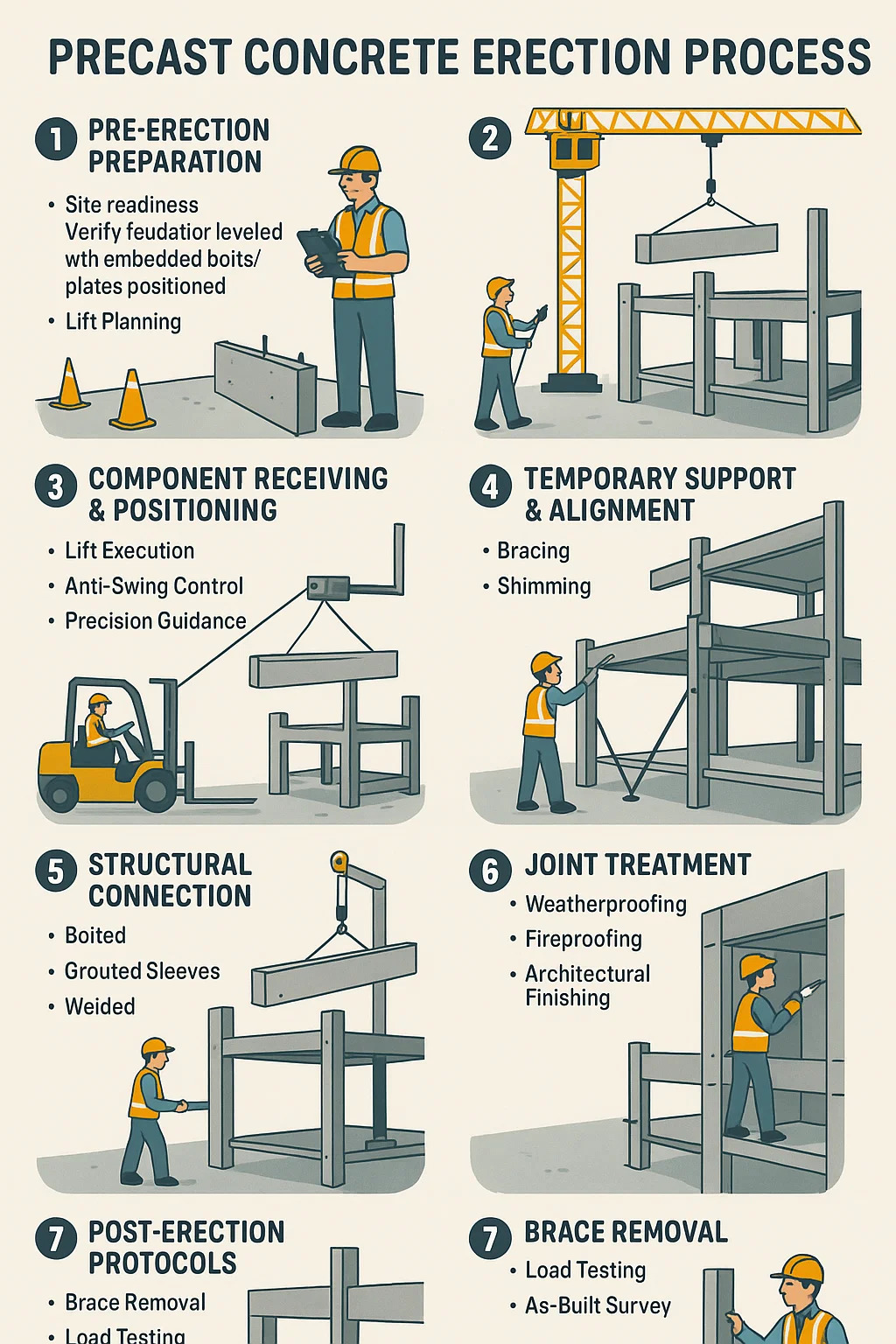

Prozess der Errichtung von Betonfertigteilen
1. Vorbereitung vor der Errichtung
Standortbereitschaft: Stellen Sie sicher, dass die Fundamente nivelliert sind und die eingebetteten Schrauben/Platten richtig positioniert sind.
Aufzugsplanung: Reihenfolge der Komponenteninstallation (z. B. Stützen → Träger → Platten).
Sicherheitszoneneinteilung: Sperren Sie Bereiche mit Kranbetrieb ab; Signalgeber zuweisen.
2. Komponentenannahme und -positionierung
Bereitstellung der Ablage: Platzieren Sie die Einheiten mit Gabelstaplern/LKWs in der Nähe der Installationspunkte.
Montageaufbau: Befestigen Sie Schlingen an den in die Fertigteile eingegossenen Hebeeinsätzen.
Kranauswahl: Setzen Sie Turm- oder Mobilkrane entsprechend den Gewichts-/Radiusanforderungen ein.
3. Heben und Manövrieren
Hebeausführung: Heben Sie die Einheiten vertikal an, um Hindernisse zu beseitigen, und schwenken Sie sie dann in Position.
Anti-Swing-Kontrolle: Verwenden Sie Markierungsleinen, um Elemente bei Wind oder Bewegung zu stabilisieren.
Präzise Führung: Signalgeber leiten Kranführer per Funk; Laser überprüfen die Ausrichtung.
4. Vorübergehende Unterstützung und Ausrichtung
Aussteifung: Installieren Sie verstellbare Stahlstützen, um Wände/Säulen im Lot zu halten.
Unterlegscheiben: Legen Sie Unterlegscheiben aus Stahl oder Polymer in die Lager ein, um eine Designerhöhung zu erzielen.
Toleranzprüfungen: Bestätigen Sie die Positionierung innerhalb von ±3 mm mit Vermessungsinstrumenten.
5. Strukturelle Verbindung
| Verbindungstyp | Methode | Zweck |
|---|---|---|
| Verschraubt | Hochfeste Schrauben durch Stahlplatten festziehen | Sofortige Lastübertragung |
| Verfugte Hülsen | Zementmörtel in Bewehrungshülsen einspritzen | Erzeugt monolithische Festigkeit |
| Geschweißt | Schweißen Sie eingebettete Platten oder Bewehrungsenden | Dauerhafte Erdbebensicherheit |
| Mechanische Kupplungen | Bewehrungsverbinder mit Gewinde | Schnelle Spalten-zu-Spalten-Verbindungen |
6. Gelenkbehandlung
Wetterschutz: Bringen Sie Silikondichtmittel für die Stützstangen in den Plattenverbindungen an.
Brandschutz: Füllen Sie die Zwischenräume zwischen Boden und Wand mit Mineralwolle aus, um die Brandschutzklasse zu gewährleisten.
Architektonische Endbearbeitung: Farblich abgestimmte Endbearbeitung auftragen: Farblich abgestimmten Fugenmörtel oder Mörtel auf freiliegende Fugen auftragen.
7. Protokolle nach der Errichtung
Entfernen der Zahnspange: Entfernen Sie die provisorischen Stützen erst, wenn die Verbindungen ihre volle Festigkeit erreicht haben.
Belastungstest: Überprüfen Sie die strukturelle Integrität (z. B. Testlasten auf Balken anwenden).
Bestandsaufnahme: Dokumentieren Sie die endgültigen Positionen für Facility-Management-Aufzeichnungen.
